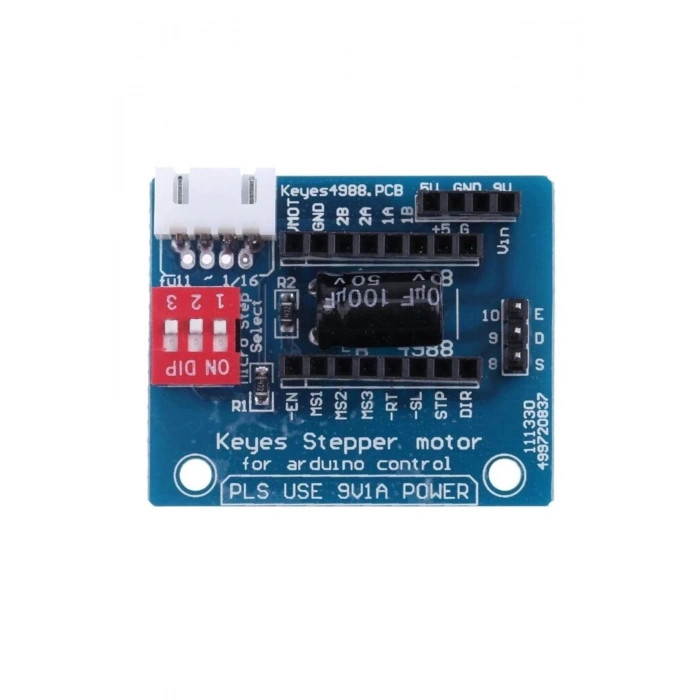

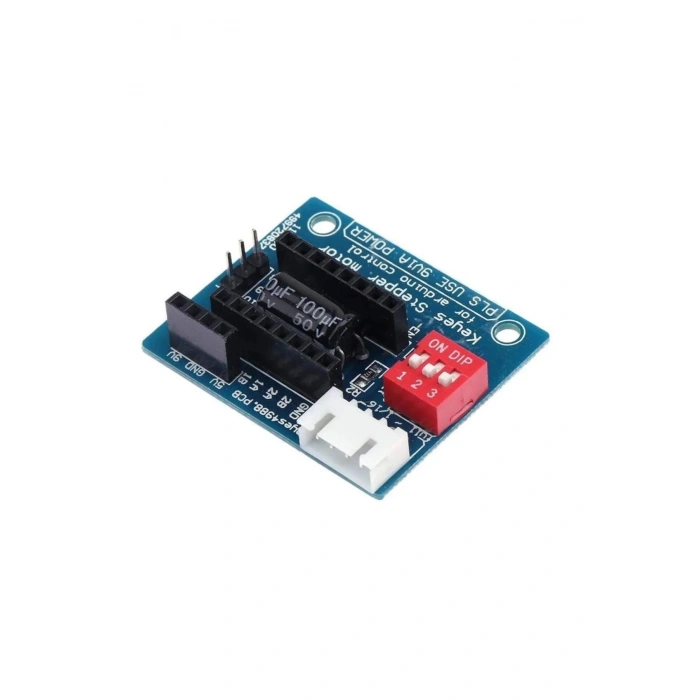

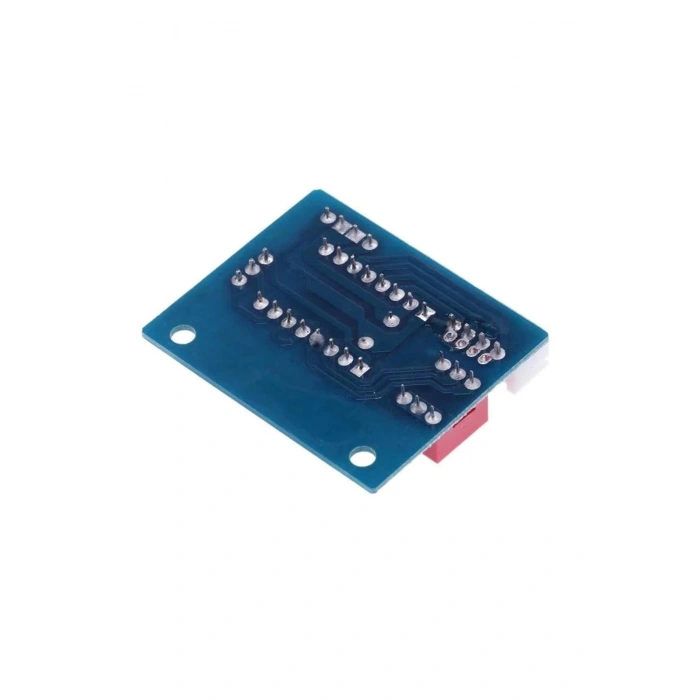

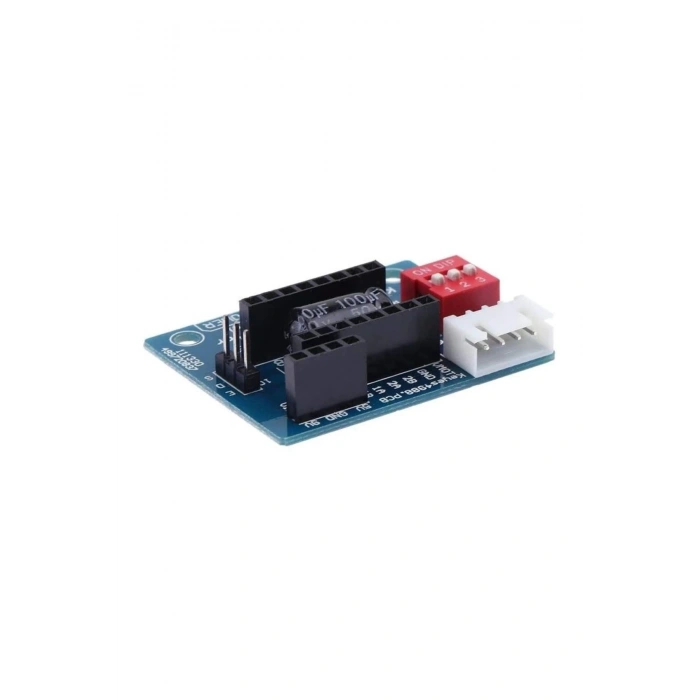

A4988 DRV8825 Step Motor Sürücü Shield Genişleme Kartı
Karta sürücüyü takarken yönünü mutlaka kontrol ediniz. Ters takarsanız sürücünü kartınız bozulacaktır !!!
A4988 ve DRV8825 benzeri ayak yapısına sahip step motor sürücü modülleri için alt karttır. Çeşitli bağlantıların kolayca yapılabilmesini sağlar. Ayrıca üzerinde bulunan 3 pin dipwitch anahtar ile microstep adım ayarlarının kolayca yapılabilmesine imkan verir.
Step motor bağlantısı için özel ( beyaz ) soket bulunmaktadır. Besleme girişi için dişi pin header bulunmaktadır. Kart üzerinde 1 adet 100uF/50V kapasitör bulunur. Bu kapasite ile güç dalgalanmaları bastırılır. Devreniz daha kararlı çalışır.
Özellikler
Uyumlu sürücüler: A4988, DRV8825
4 pin step motor bağlantı soketi ( Beyaz )
Adım seçimi için 3 pin dip switch anahtar
Enable, dir ve step sinyalleri için 3 pin erkek header bağlantı soketi.
Besleme girişi için 4 pin dişi header
Besleme hattına paralel 100uF/50V kondansatör
Çalışma sıcaklığı: -20C +70C
Renk: Kırmızı
Boyutlar: 40mm x 35mm
Paket İçeriği
1 Adet A4988 DRV8255 Shield
