MAX7219 Nokta Led Matris Modül
Dot Matrix 5V Ortak Katot 8x8 64 Nokta Led Ekran Saat Seri Haberleşme Dijital Gösterge Display Alarm Rakam Zaman Grafik Panel Sıramatik
VCC GND ters bağlanırsa ürün bozulabilir.
MAX7219 entegresi ile 8x8 kırmızı dot matrix ( Nokta led ) ekran modülüdür. 8x8 toplam 64 dotu kontrol ederek çeşitli gösterge ekranı olarak kullanabilirsiniz. Harf rakam yada şekiller oluşturabilirsiniz. Bir mcu ile max7219 sürülür. Max7219 da ekrana ilgili datayı aktarır.
Aruino ve diğer mcu kitleri ile birlikte kolayca projenize entegre edip çıkış/gösterge birimi olarak kullanabilirsiniz. Besleme ve 3 io pini ile kontrol edilebilir. Saat, zaman, sıra, miktar şekil ve benzeri uygulamalarda yaygın olarak kullanılmaktadır. Birden fazla ekran biribirne bağlanarak ekran kapasitesi artırılabilir.
Özellikler
MAX7219 sürücü entegresi
Çalışma voltajı: DC 3.3V / 5V
Led rengi: Kırmızı
1 den fazla modül birbirine bağlanabilir.
Besleme voltajı: DC 5V
8x8 ortak katod kırmızı dot matrix
Led rengi: Kırmızı
5 pin ile kontrol sağlanabilmektedir.
Titreşimsiz ekran gösterimi
Kolay bağlantı kurulumu
Montaj için köşelerde 4 adet delik.
Çalışma sıcaklığı: -10C / 85C
2 Adet 5 Pin erkek header bağlantı soketi 2.54mm
4 adet montaj deliği

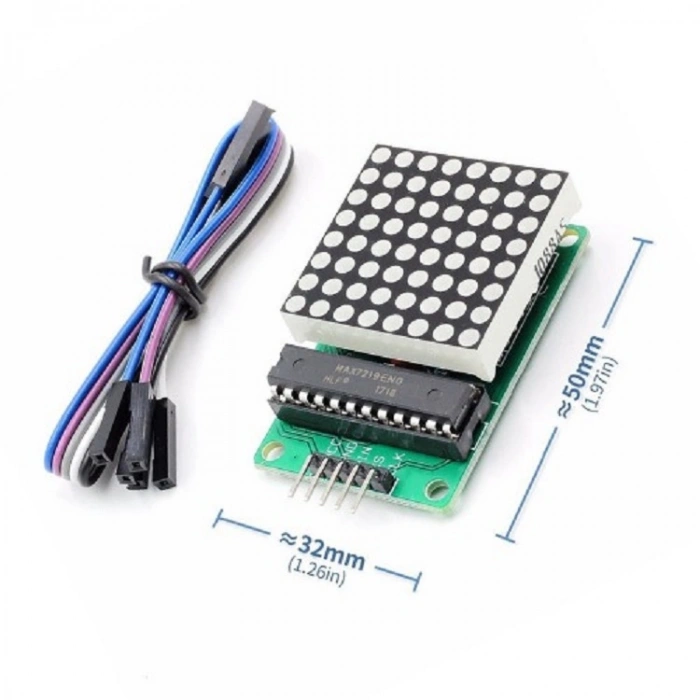

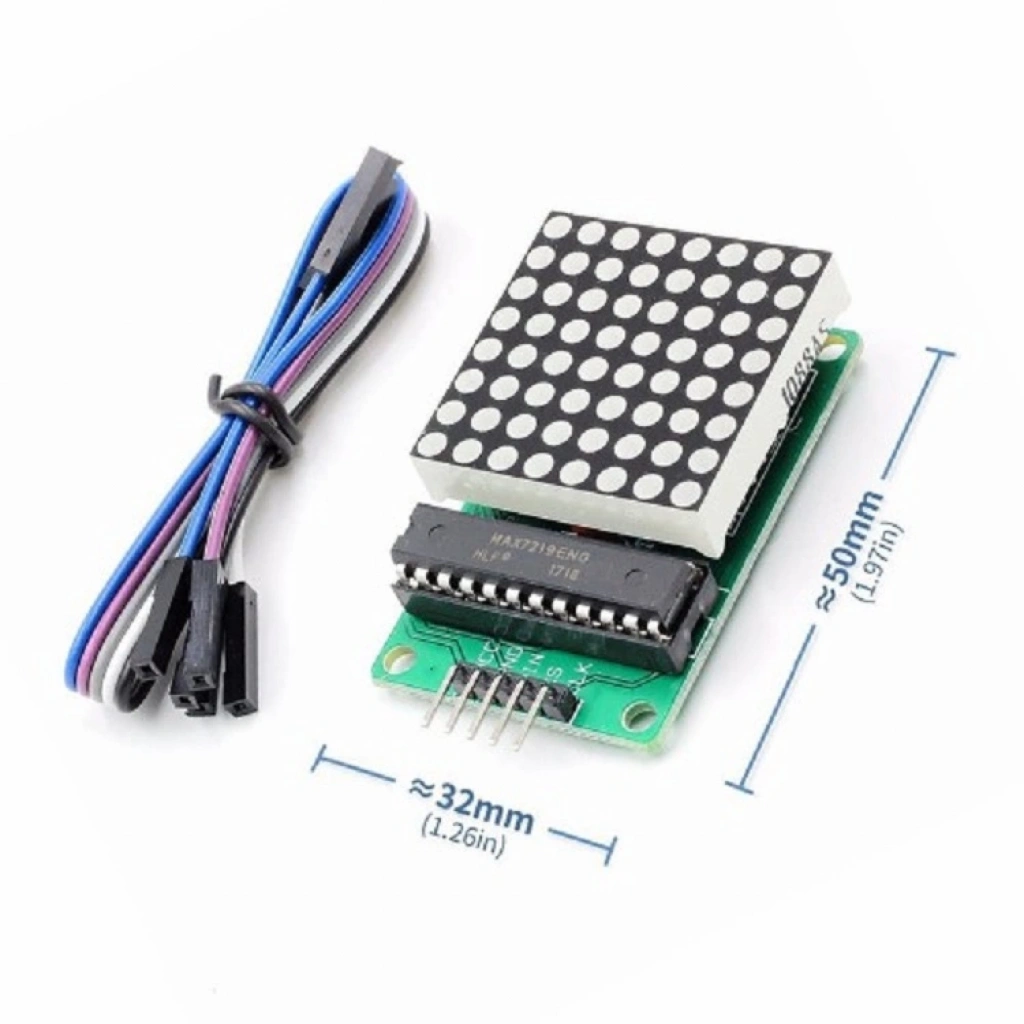

Boyutlar: 32mm x 50mm
Ağırlklık: 21gr
Kablolama Talimatları
1 den fazla modül birbirine bağlanabilir.
Sol pinler giriş pinleridir. Sağ pinler sonraki modül için çıkış pinleridir.

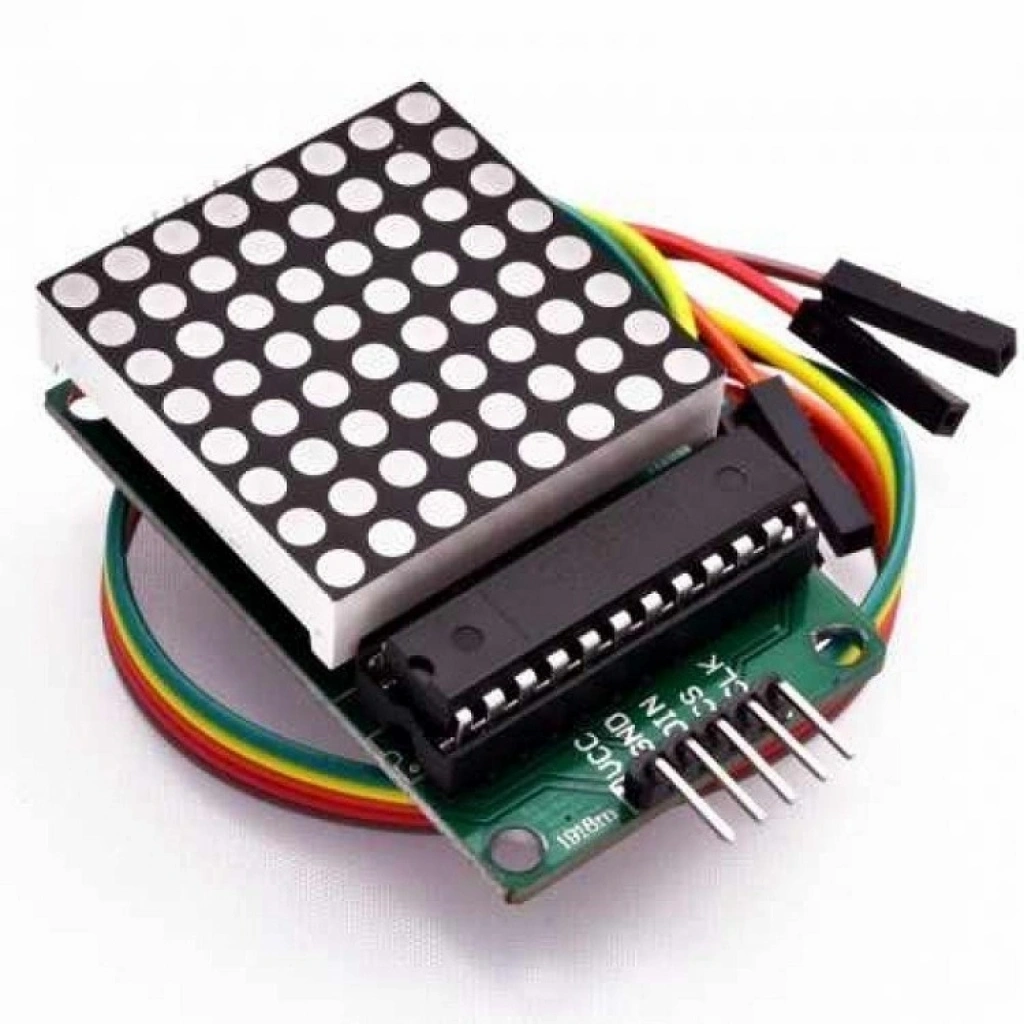

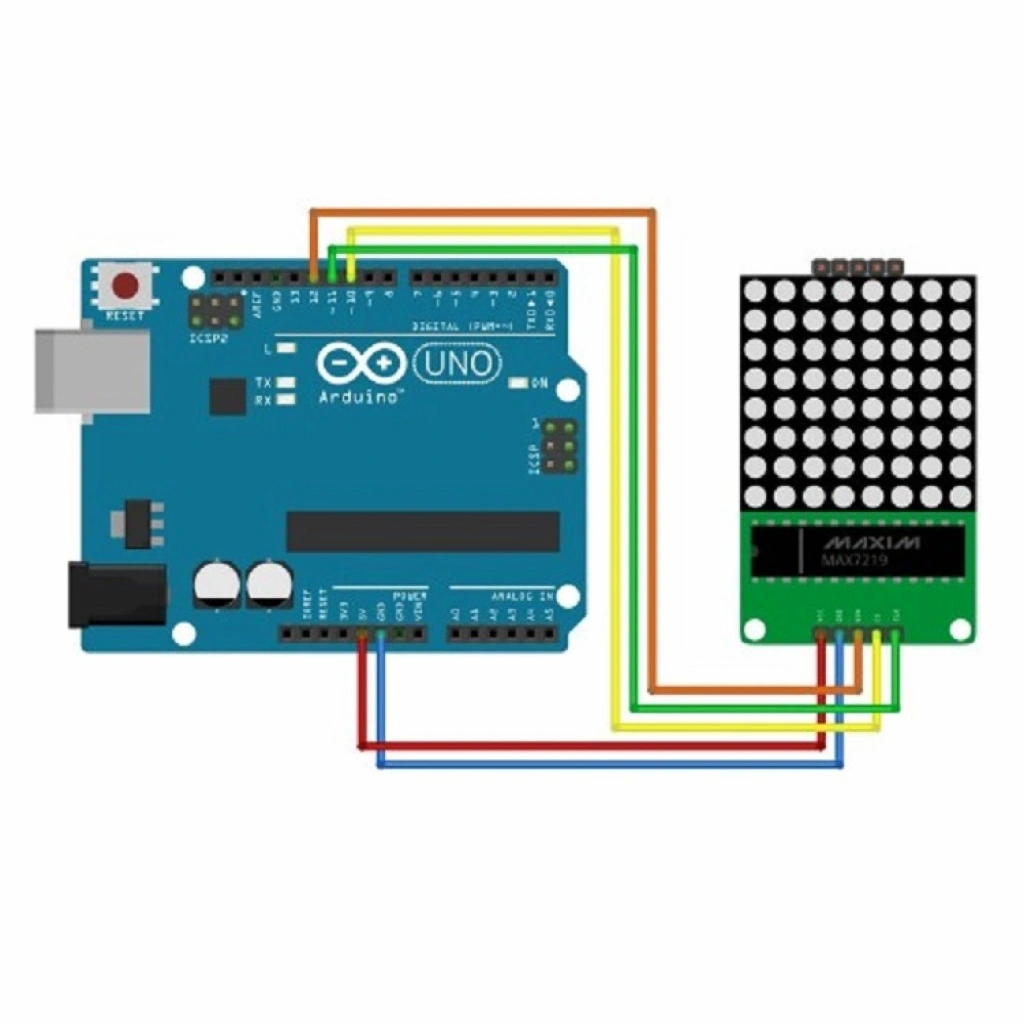

Bir kit yada arduino üzerinden giriş pinlerine gereken bağlantı yapılması gerekmektedir. 8 Numaralı resimde arduino bağlantısı gösterilmektedir.
Pin Bağlantıları
VCC: 5V
GND: GND
DIN: Data ucu
CS: Seçim pini
CLK: Clock pini
Paket İçeriği
1 Adet MAX7219 dot matrix modülü
1 Adet Dişi Dişi 5 Pin Dupont Kablo
