C005 ZAMAN GECİKME MODÜLÜ
2 Saniye 1000 Saat Arasında Ayarlanabilir Zaman Düşük Güç DC 2V - 5V

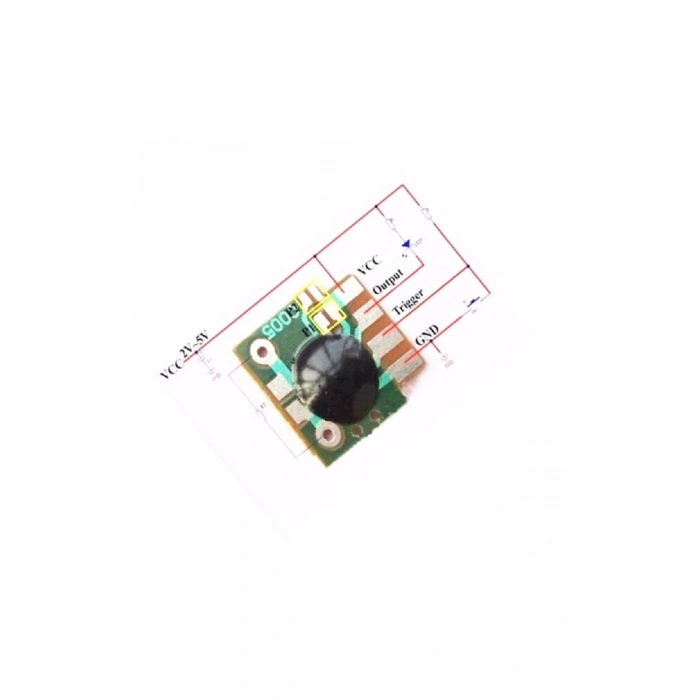

Belirlediğiniz süre boyunca çıkışını aktif eden bir zaman sayıcı modüldür. Out ( Çıkış ) pini başlangıçta VCC seviyesindedir. Trigger pini aktif edildiğinde ( bir buton benzeri bir devre ile toprak seviyesine çekildiğinde ) çıkış pini toprak ( 0V ) seviyesine düşer. Buna bağlı olan devrelerde çalışmaya başlar. Mesela bir ledin yanması gibi. Bir transistör sürerek daha yüksek güçte işlemleri yaptırabilirsiniz.
RT direnci en altta bulunan tabloya göre bir gecikme süresi ayarı yapmanızı sağlar. Besleme voltajı ve Rt direncinin değerine göre tabloda gösterilen süre boyunca çıkış pini toprak seviyesinde durur. Süre sonunda tekrar vcc seviyesine çıkar. Yeni bir tetiklenme oluşana kadar bu durumda bekler.
Özellikler :
Çalışma voltajı: DC 2V - 5V
2 saniye ile 1000 saat arasında zaman ayarlanabilir.
- Zaman ayar formulü 8 x N (N = 0.1.2.3) Direnç zaman çizelgesi 8 numaralı resimden görülebilir.
Çok düşük güç harcaması vardır.
Çıkış pini direk olarak led sürebilir.
Yüksek akım çekecek uygulamalarda çıkışa transistör
Trigger pini ile çıkış aktif edilir.

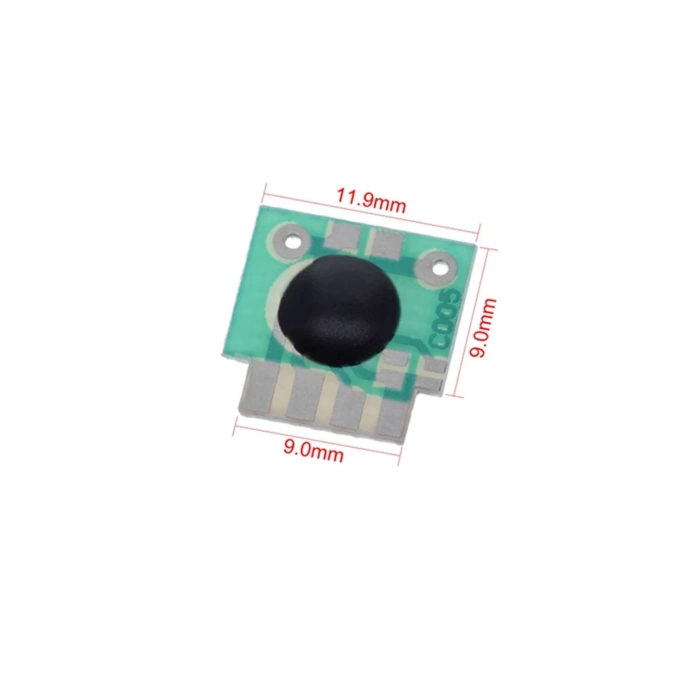

Boyutlar: 12mm x 12mm
Paket İçeriği :
1 Adet 5V-30V Zaman Gecikme Röle Modülü
