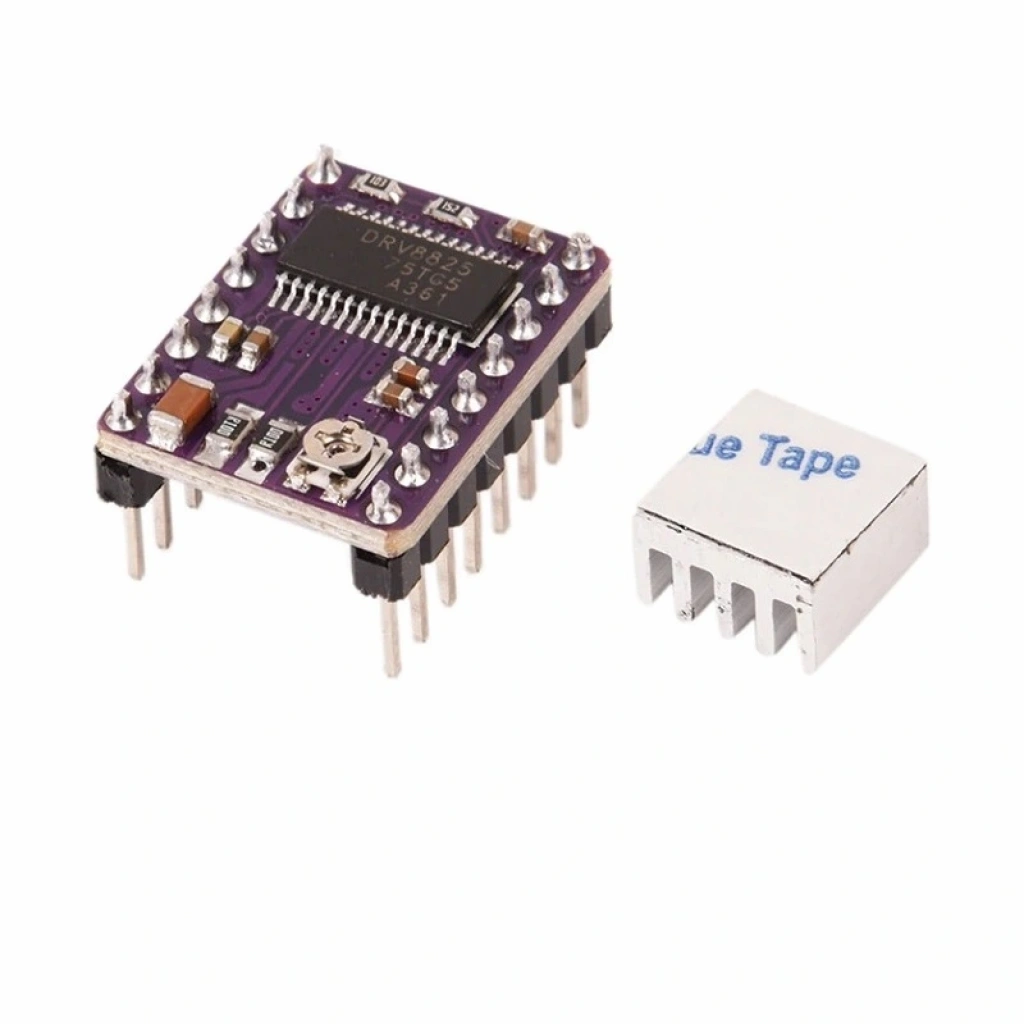

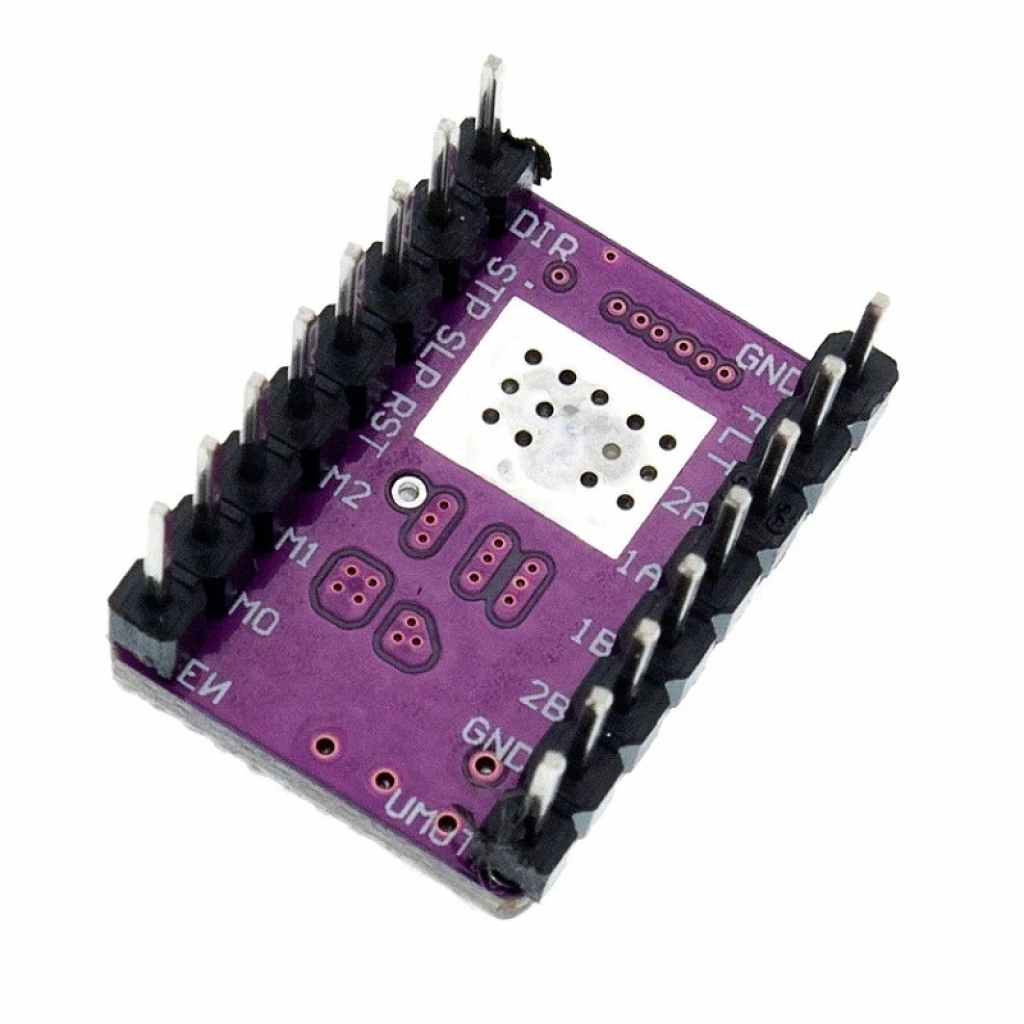

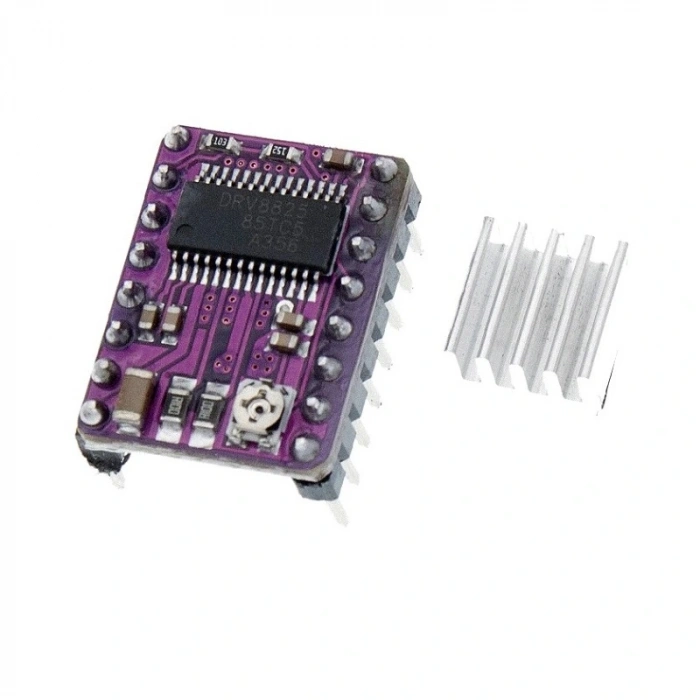

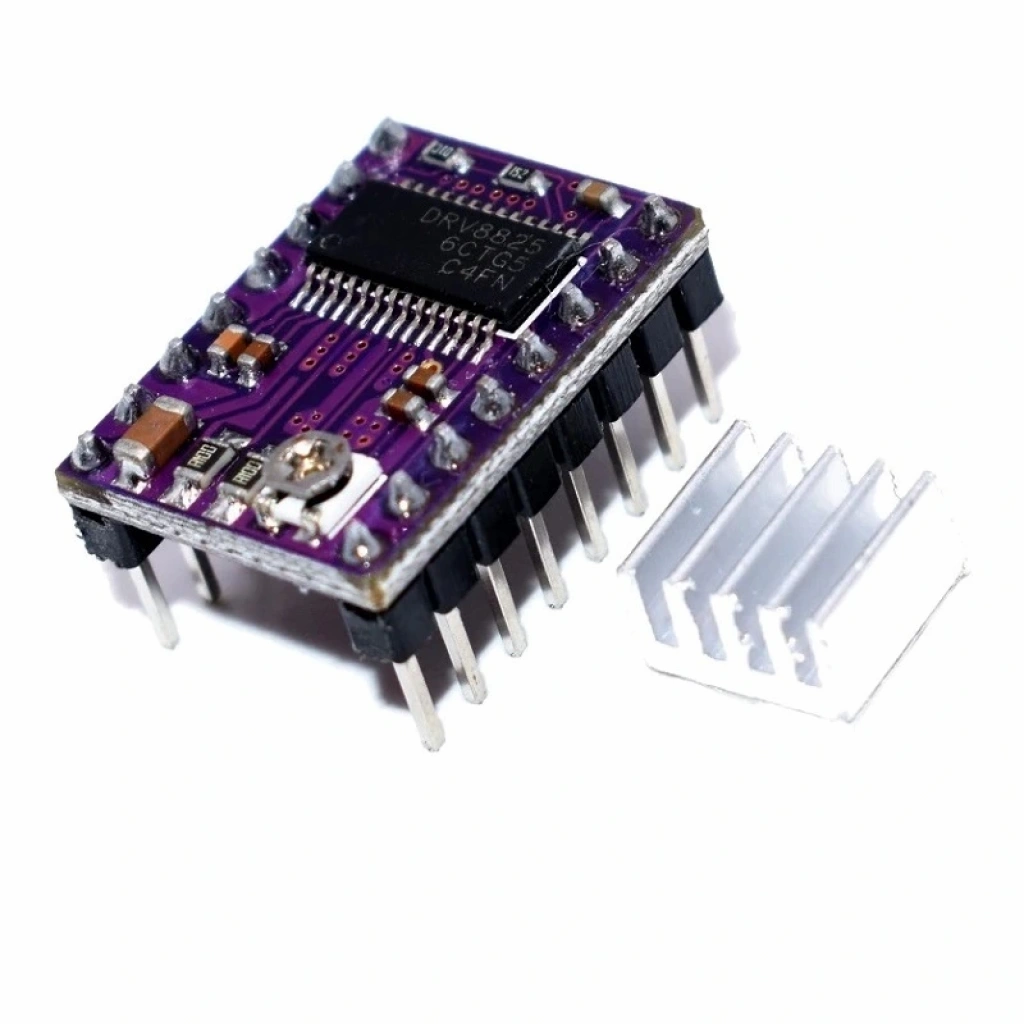

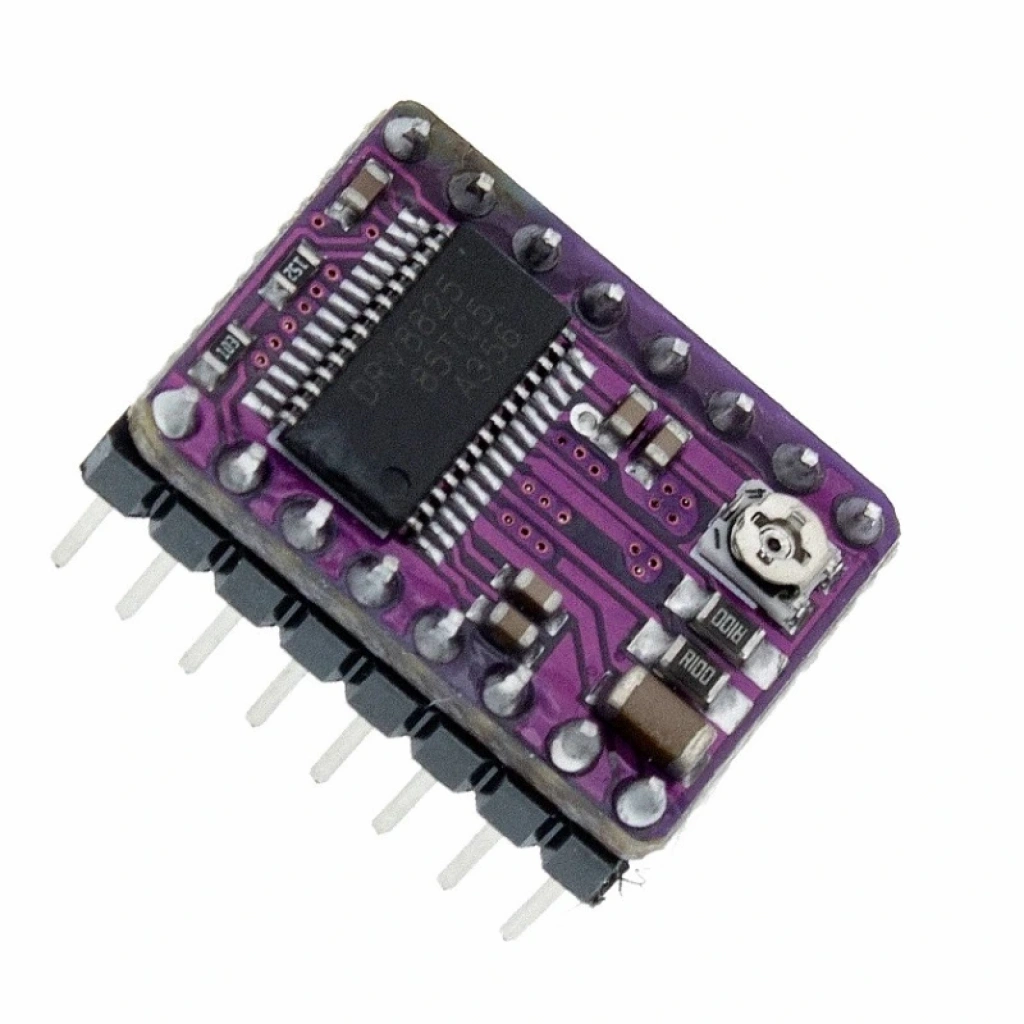

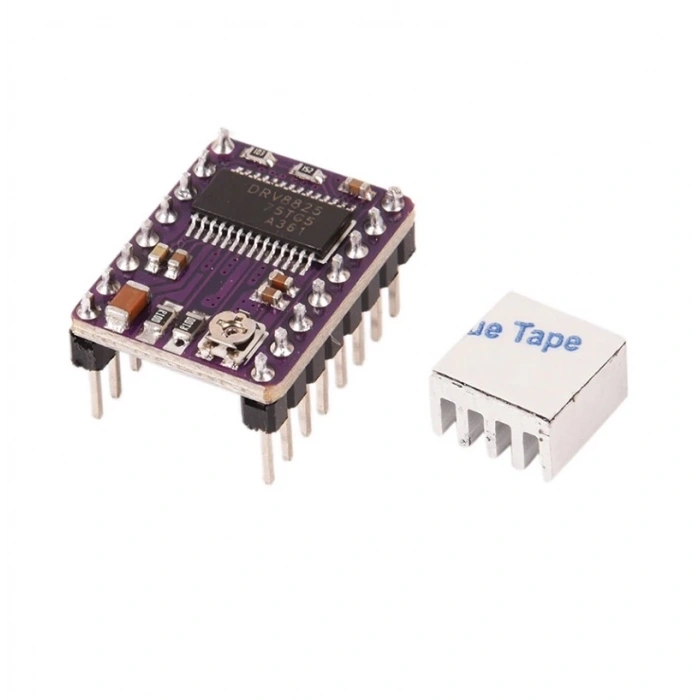

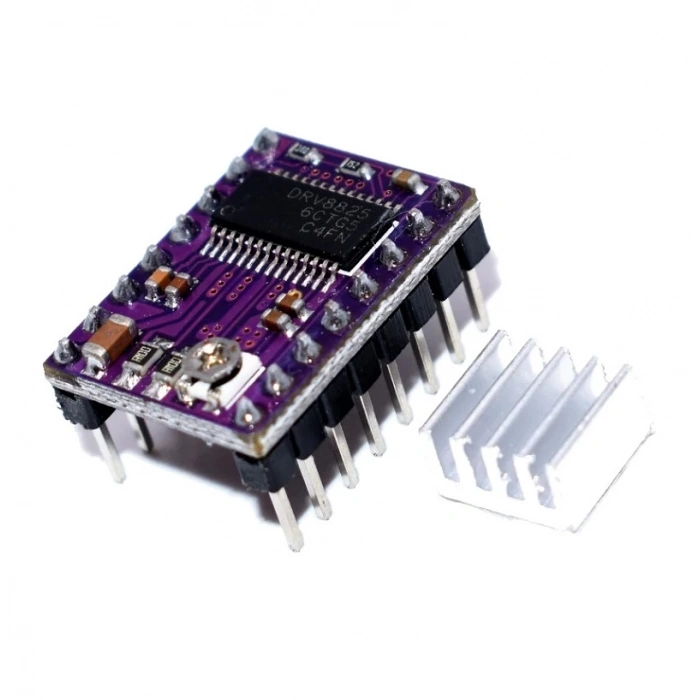

DRV8825 Step Motor Sürücü Modül + Soğutucu
32 Adım 1.5A 3D Yazıcı Robot CNC Reprap MKS GEN Ramps Prusa Mendel Ultimaker

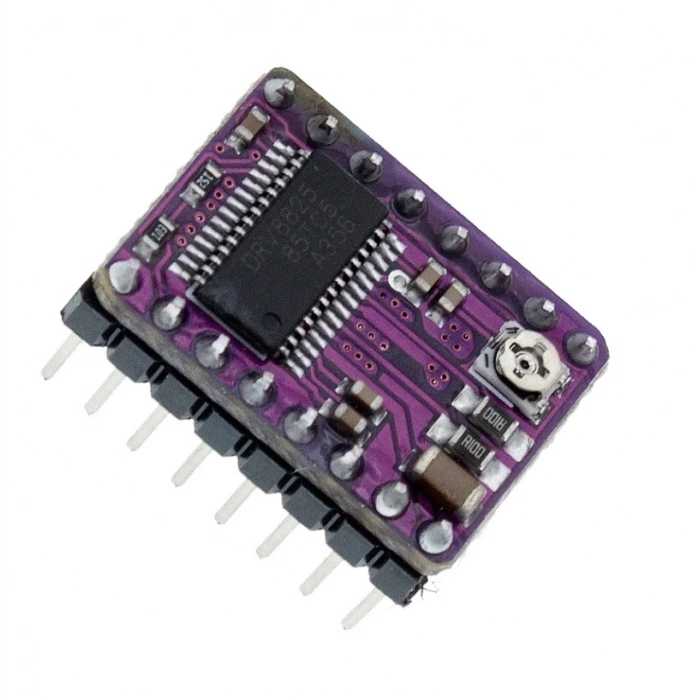

DRV8825 entegesi kullanılmış step motor sürücü kartıdır. Kanal başına 1.5A akım verebilmektedir. Zorlanma ve ani durumlarda bu değer 2.2A'e kadar çıkabilmektedir.
Özellikler
Çalışma voltajı: DC 3.3V / 5V
Motor voltajı: DC 8V / 45V Maksimum
Ayarlanabilir akım kontrolü
Her faz için sürekli akım: 1.5A ( Soğutucu ile 2.2A )
Adım kontrol
Yön kontrol
Mikro adım çözünürlüğü: 1, 1/2, 1/4, 1/8, 1/16, 1/32
A4988 ile pin uyumludur. A4988 kullanılan kartlarda kullanabilirsiniz.
Kısa devre koruması
Düşük voltaj koruması
Yüksek sıcaklık koruması
Düşük voltaj koruması
Yüksek akım koruması
Çarpraz akım koruması
Renk: Mor
Boyutlar: 15mm x 2mm
Uygulama Alanları
Step Motor Uygulamaları
3d yazıcılar
Hız kontrollü robotlar
Kontrol sistemleri
Yazıcı – Tarayıcı
Robot kol
MODE0 MODE1 MODE2 Microstep Resolution
Low Low Low Full step
High Low Low Half step
Low High Low 1/4 step
High High Low 1/8 step
Low Low High 1/16 step
High Low High 1/32 step
Low High High 1/32 step
High High High 1/32 step
Paket İçeriği

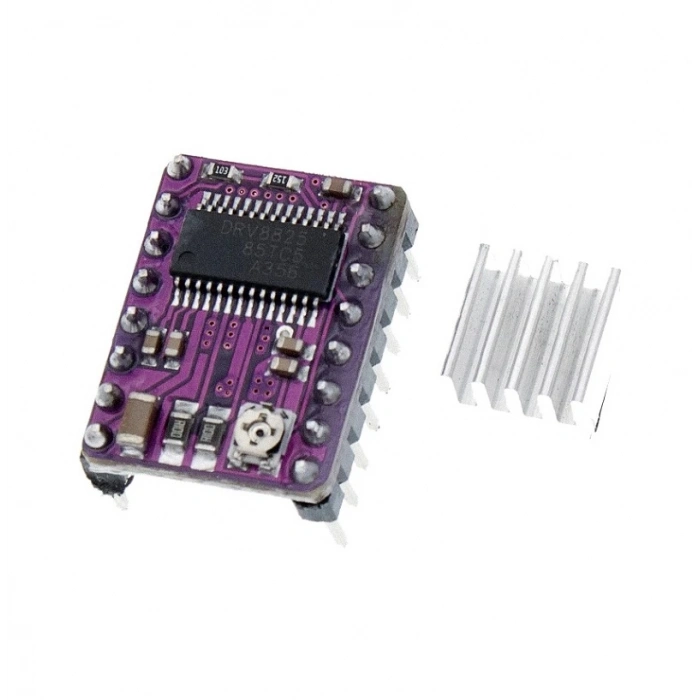

1 Adet DRV8825 Step Motor Sürücü Modül
1 Adet Aliminyum Soğutucu
