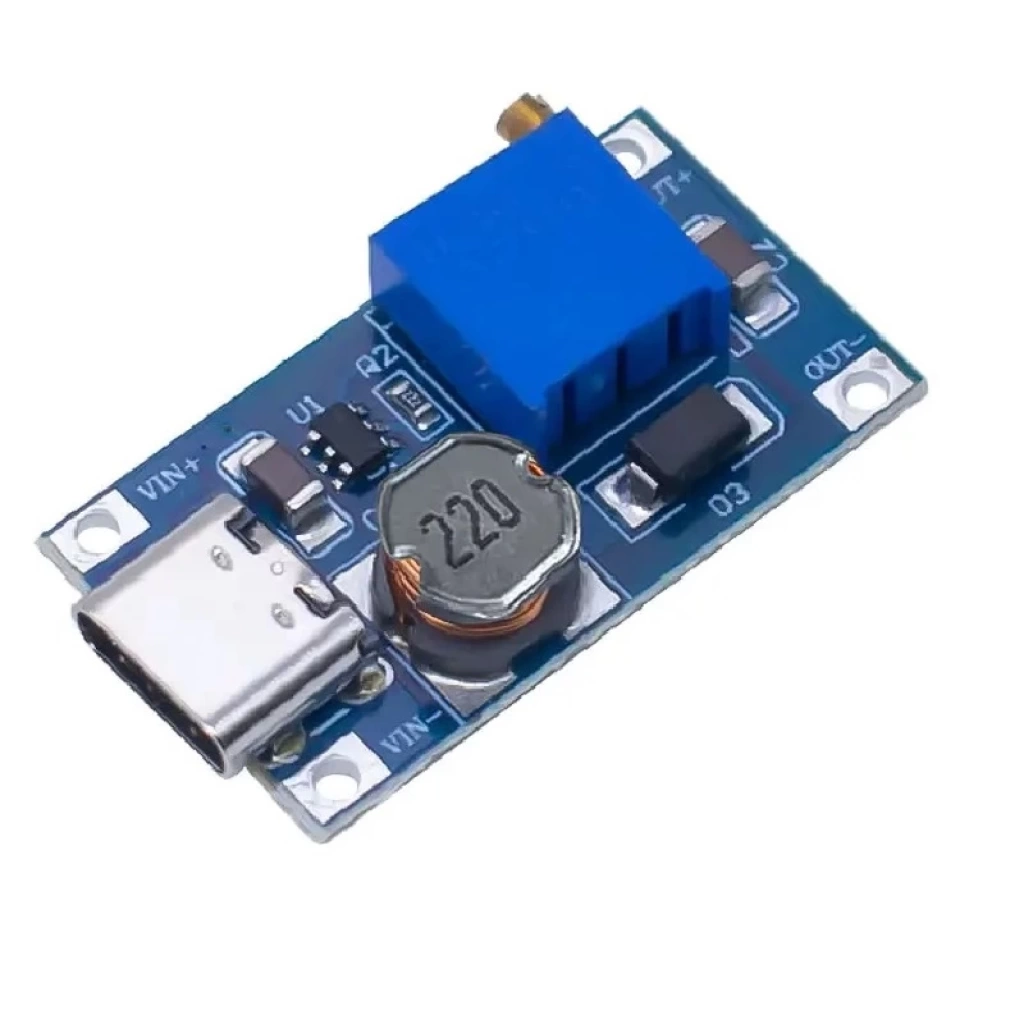

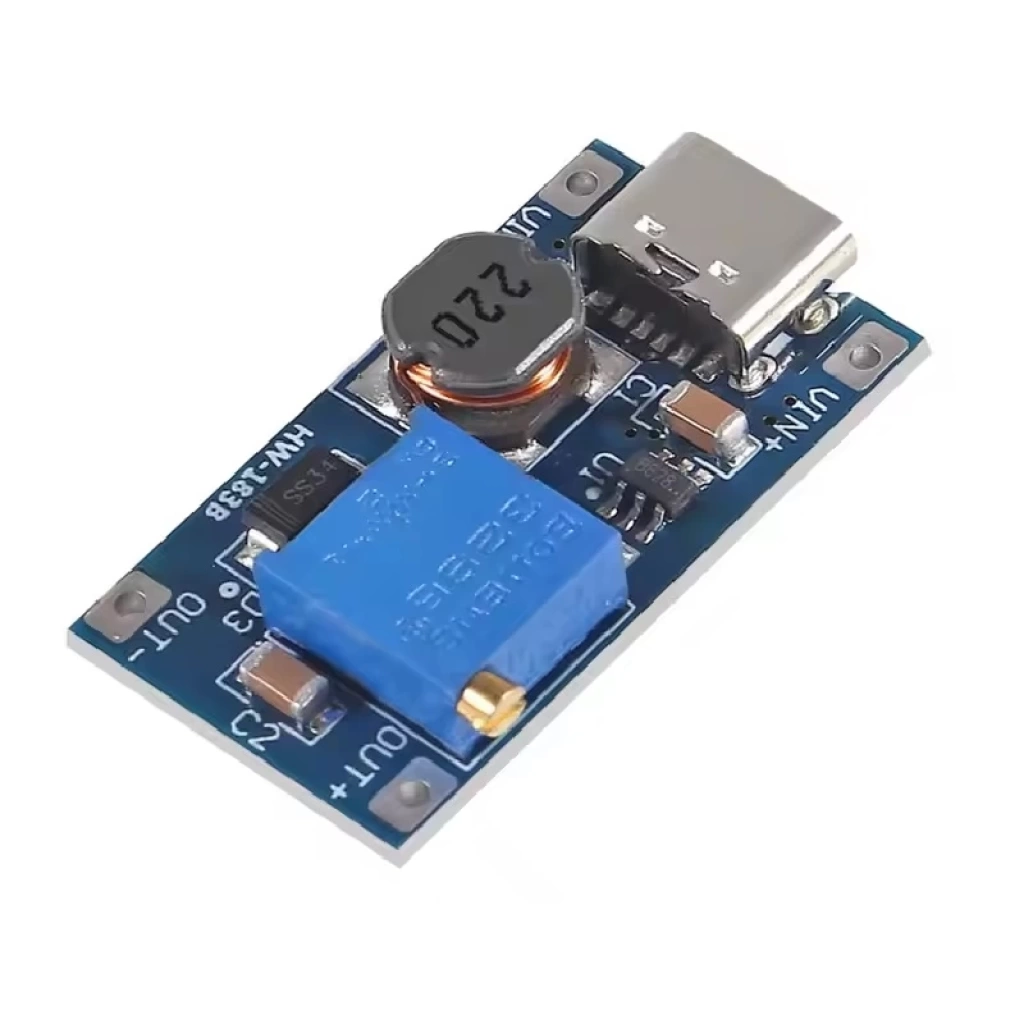

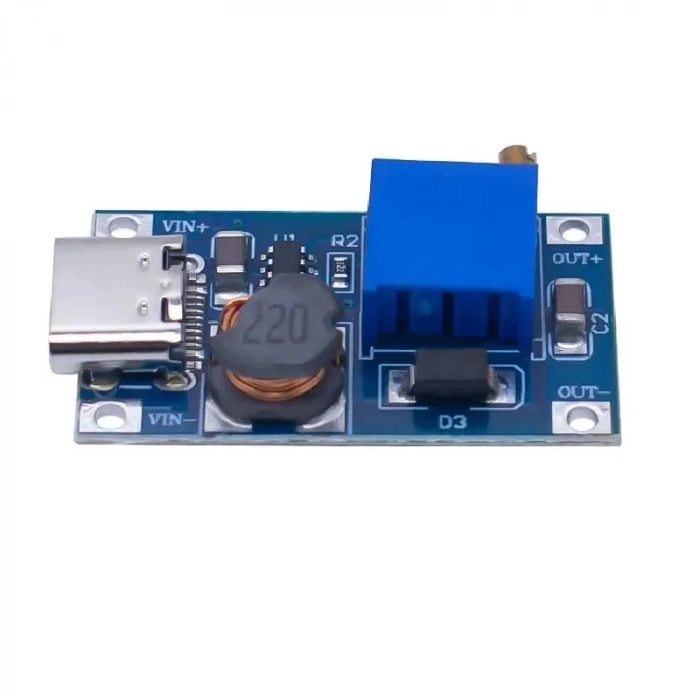

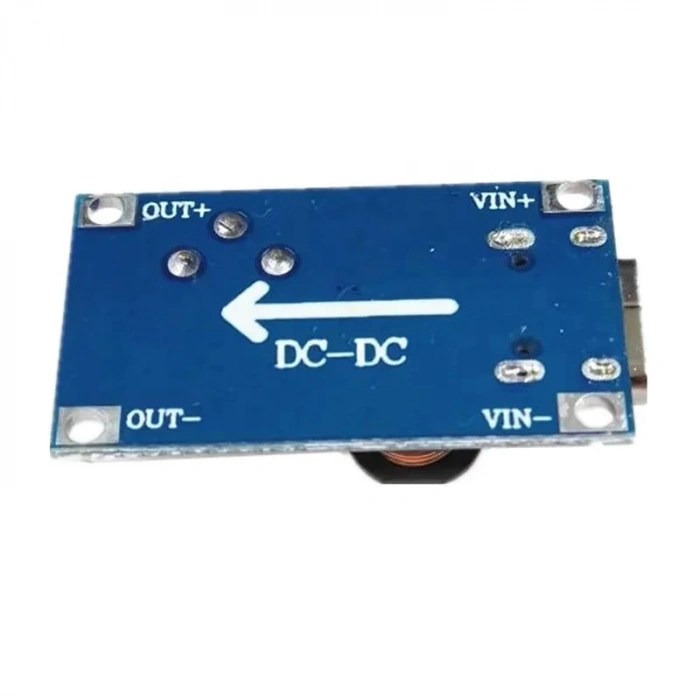

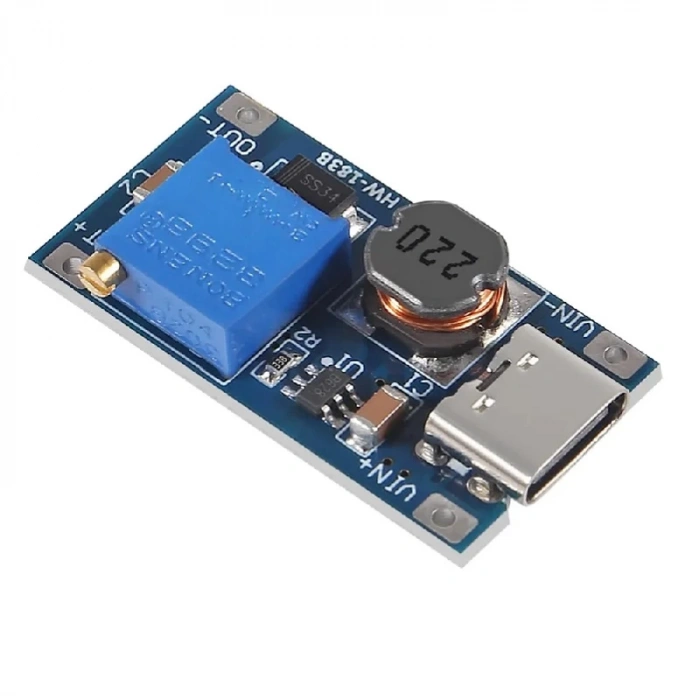

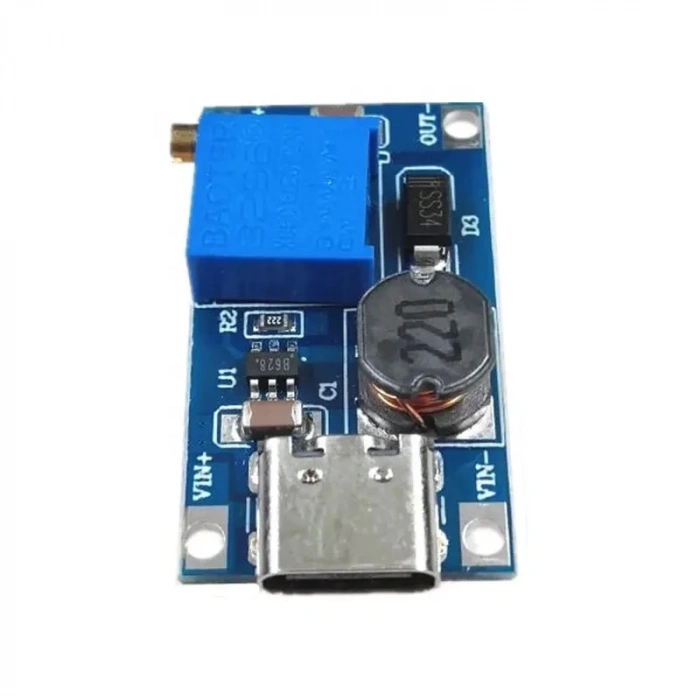

MT3608 Type C Usb 28V 2A DC Boost Modül
Ayarlanabilir Voltaj Yükseltici Güç Kaynağı Step Up Dc Çevirici
Mt3608 entegresi ile yapılmış voltaj yükseltici modüldür. Düşük maliyetli ve yüksek verimlidir. 2 ampere kadar çıkış akımı sunabilmektedir. Ayrıca girişinde bulunan Type C usb soket üzerinden de beslenebilmektedir. Bu sayede 5V usb gerilimini 28V çıkış olarak ayarlayabilirsiniz. Voltajın ters uygulanmaması önemlidir. Giriş voltajı ters uygulanırsa ürün bozulur. Çok turlu potu saatin tersi yönde 15-20 tur döndürdükten sonra çıkış voltajının yükseldiğini görebilirsiniz.
Ürünü lehimlemeden krokodil kablolarla, giriş voltajını yönüne dikkat ederek bağlayınız. Ürün üzerindeki pot çok turludur. Saatin tersi yönde 20 tam tur döndürün. Daha sonra voltajın ayarlanabildiğini göreceksiniz. Voltaj yükseltme işleminin başarılı olduğunu gördükten sonra istediğiniz uygulamada lehimleme vb işlemlerle montajlayarak kullanabilirsiniz.
Özellikler
Entegre: MT3608
Giriş voltajı: Dc 2V / 24V
Çıkış akımı: 2A Maksimum ( Sürekli kullanımda 1A akım seviyelerinde kullanılmalıdır )
Çıkış voltajı: Dc 5V / 28V Ayarlanabilir Maksimum
Giriş soketi: Usb type c voltaj
2 pin boş besleme padi
Voltaj ayar potu
Verim: 93%
Çalışma sıcaklığı: -20C / 65C
Renk: Mavi
Boyutlar: 17mm x 30mm
Ağırlık: 4.5gr
Pot kullanımı
Ürün üzerindeki pot çok turludur. Saatin tersi yönünde 20 tam tur döndürün. Daha sonra voltajın ayarlanabildiğini göreceksiniz. Saat yönünde döndürürerek çıkış voltajını giriş voltajından ağıya düşürmeye çalışmak ürüne zarar verir.
Önlemler
Giriş voltajı maksimum giriş voltajını 24V u geçmemelidir. Yüksek voltajda ürün bozulur.
Çıkış akımı 2A geçemez
Modül çıkış voltajı ayarlanamazsa,ilk çalıştırmada çıkış voltajını verir.
Hatalı olarak ters bağlantıda ürün bozulur. Kısa devre olmuş ürünler kullanıcı hatası olarak değerlendirilir.
Giriş gücü çıkışta çekilecek güçten daha yüksek olmak zorundadır. Aksi halde çıkış voltajı yükselemez. Örnek olarak kalem pil ile bilgisayar çalıştıramazsınız ! Bu tip durumlarda voltaj yükselemez.
Paket içeriği
1 Adet MT3608 Type C Boost Modül
