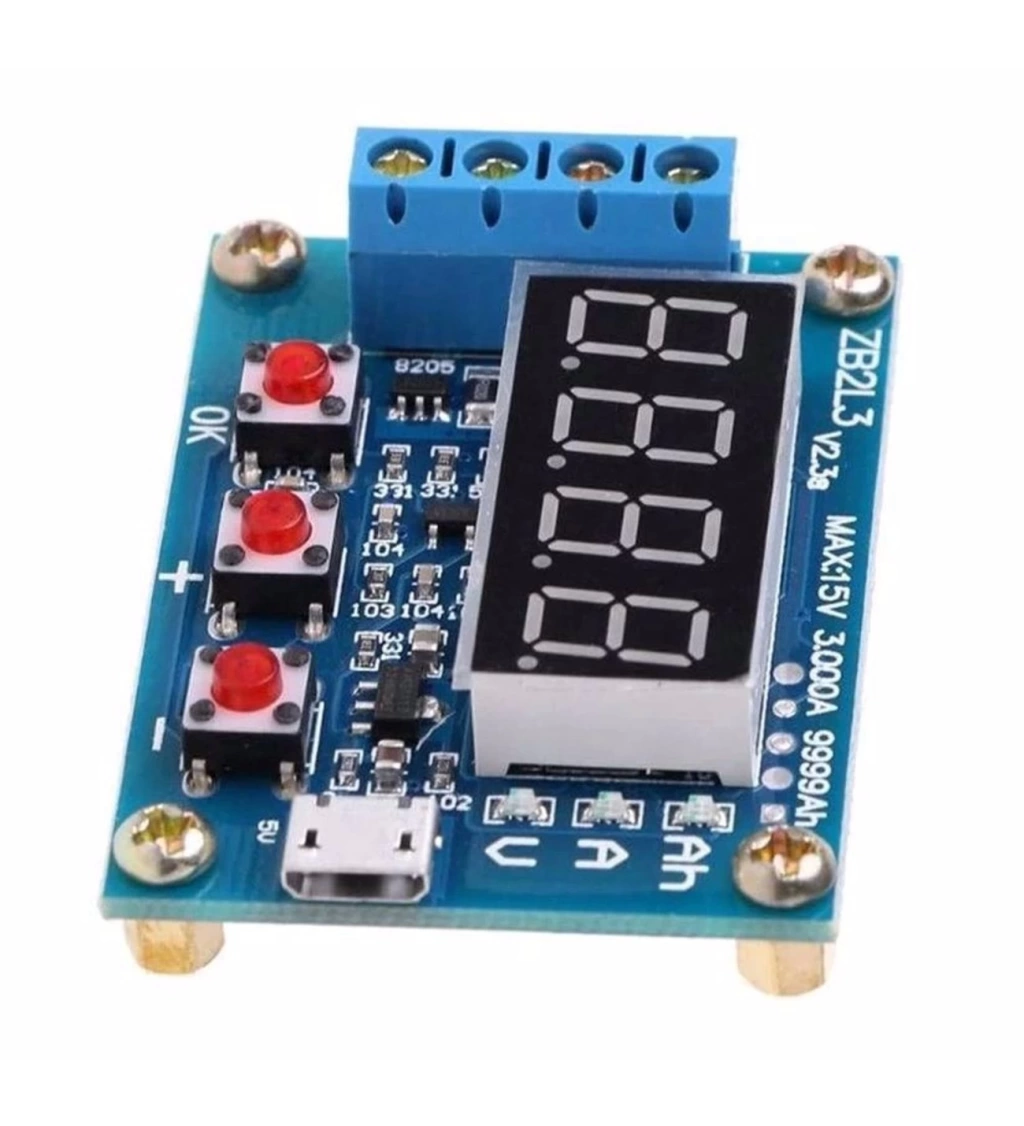

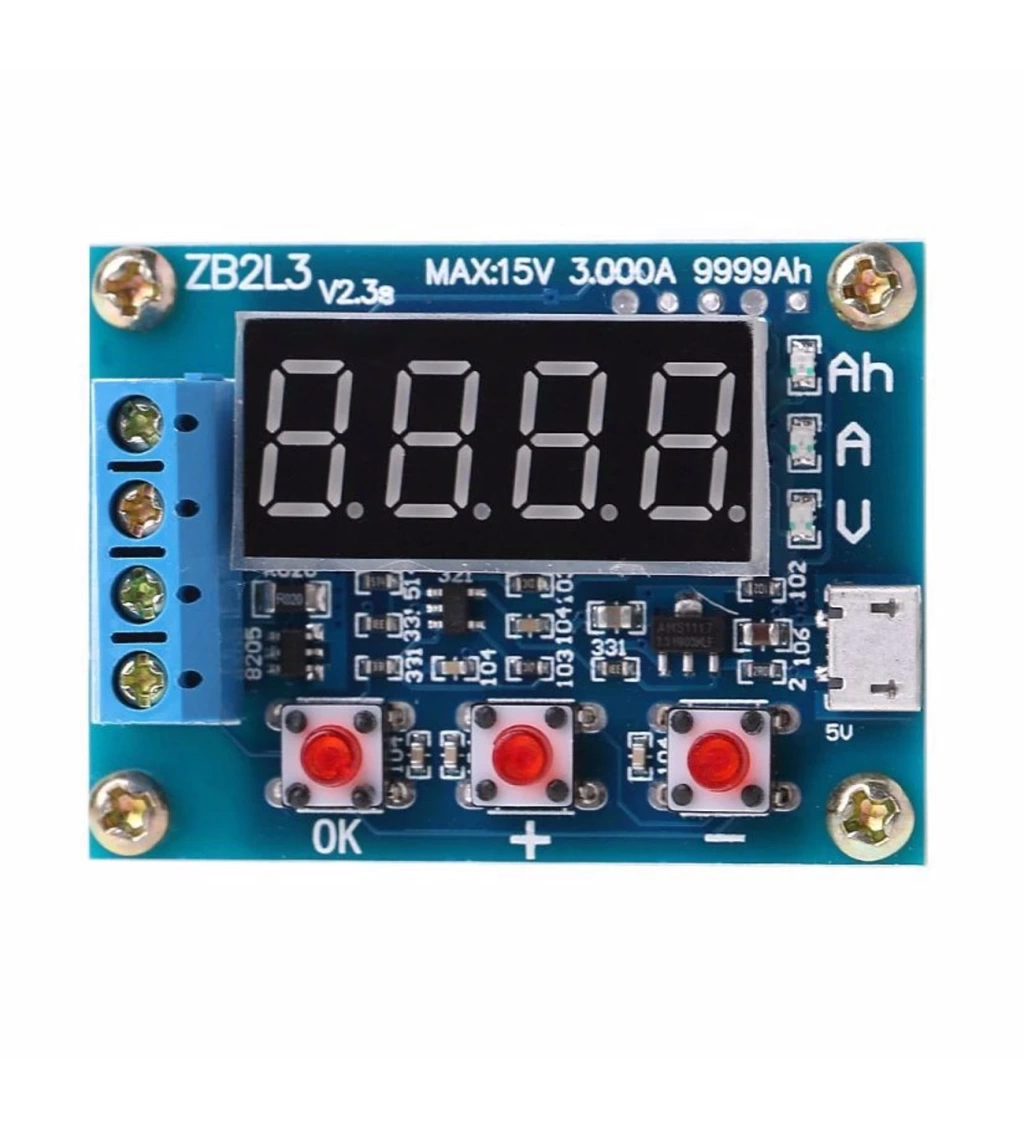

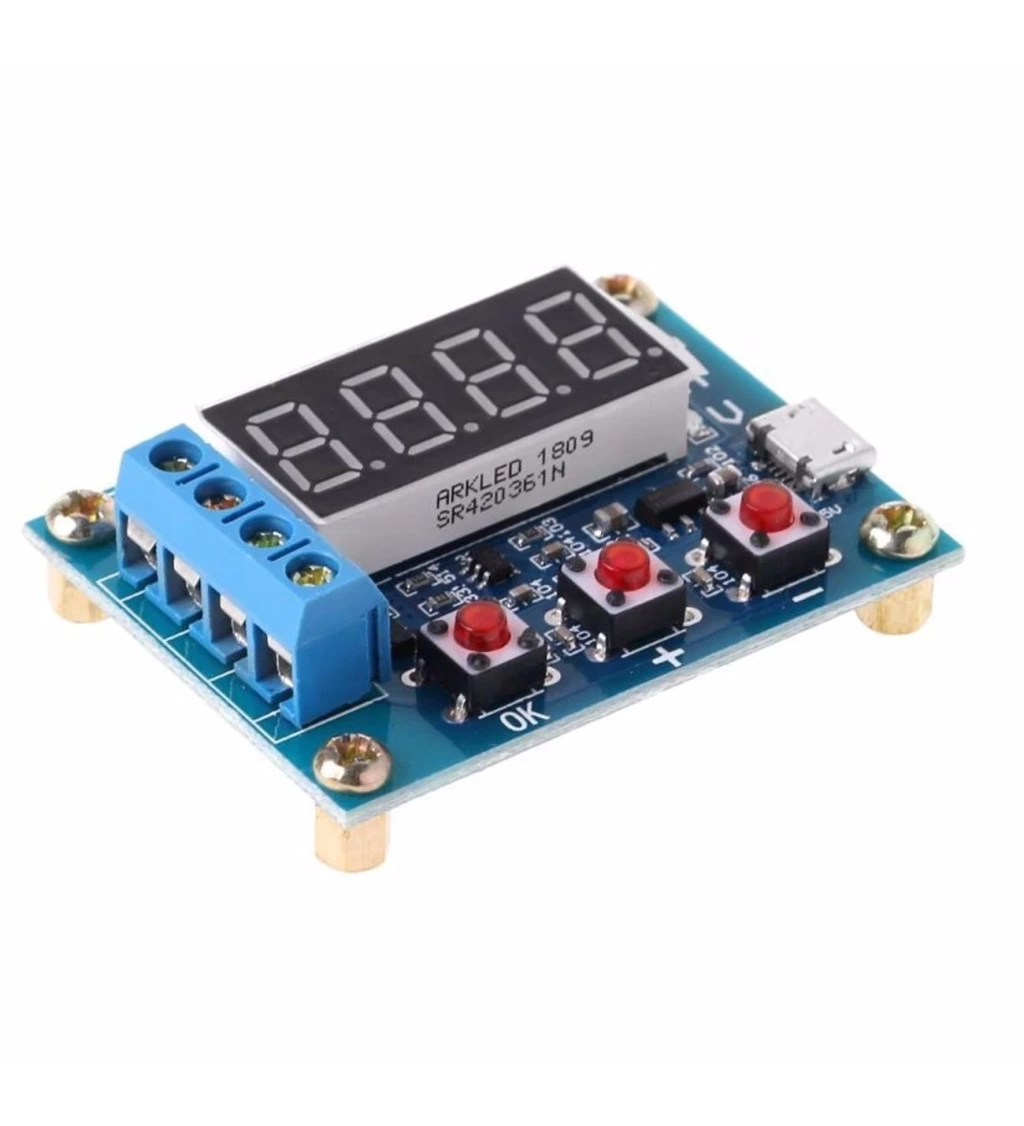

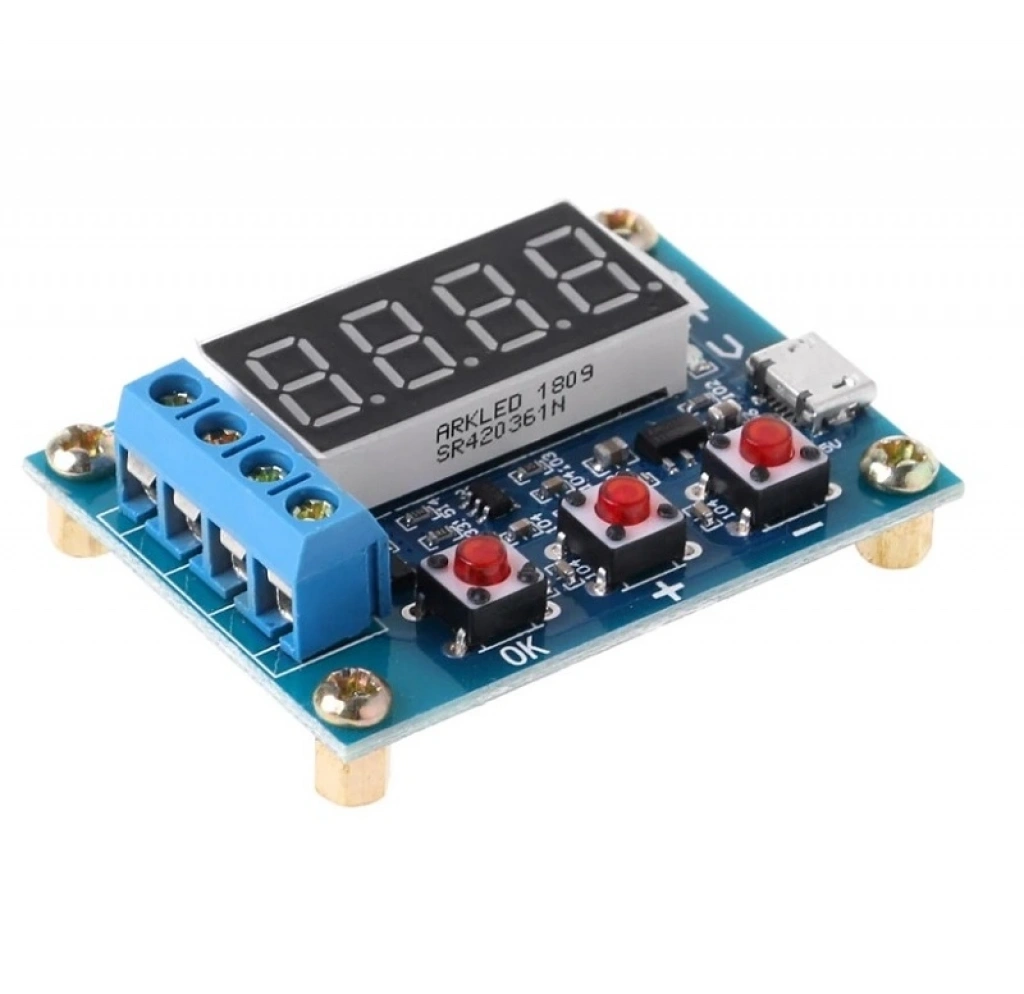

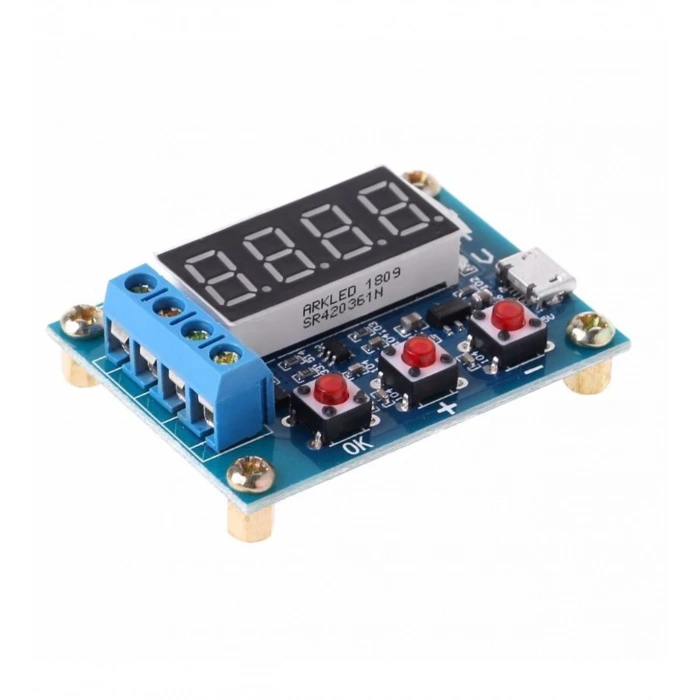

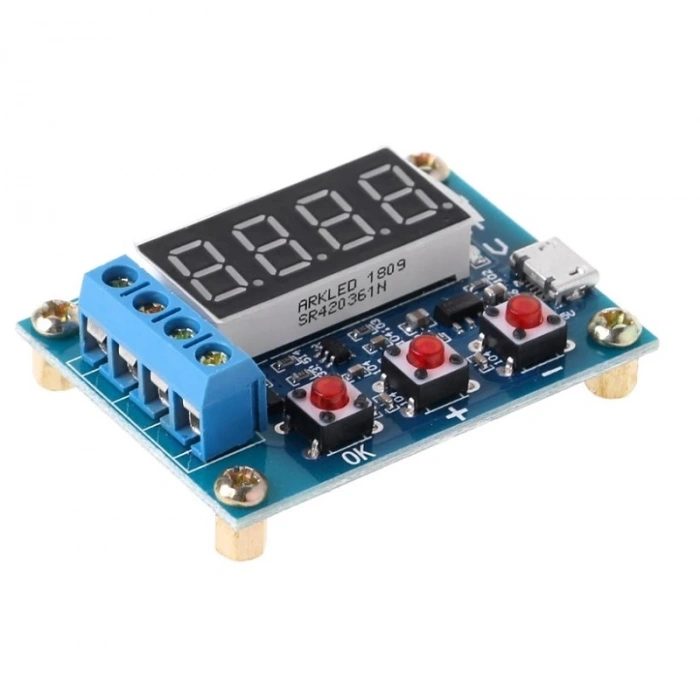

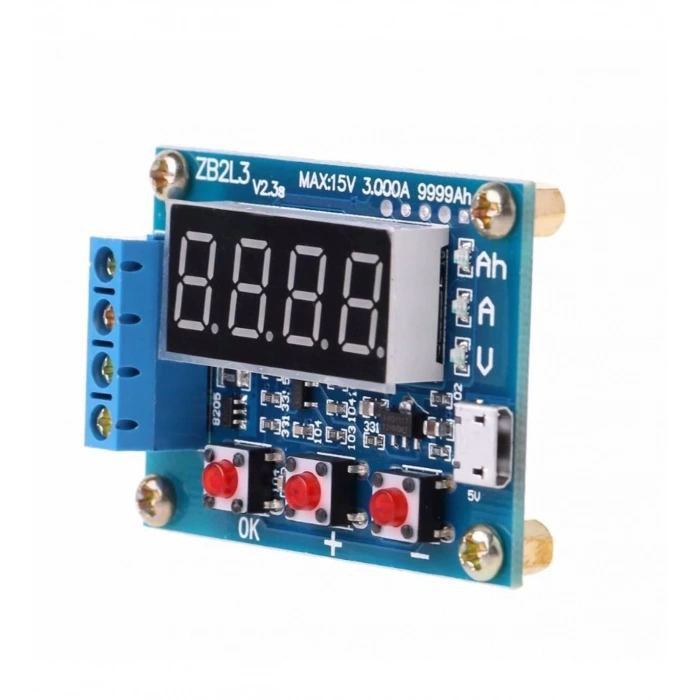

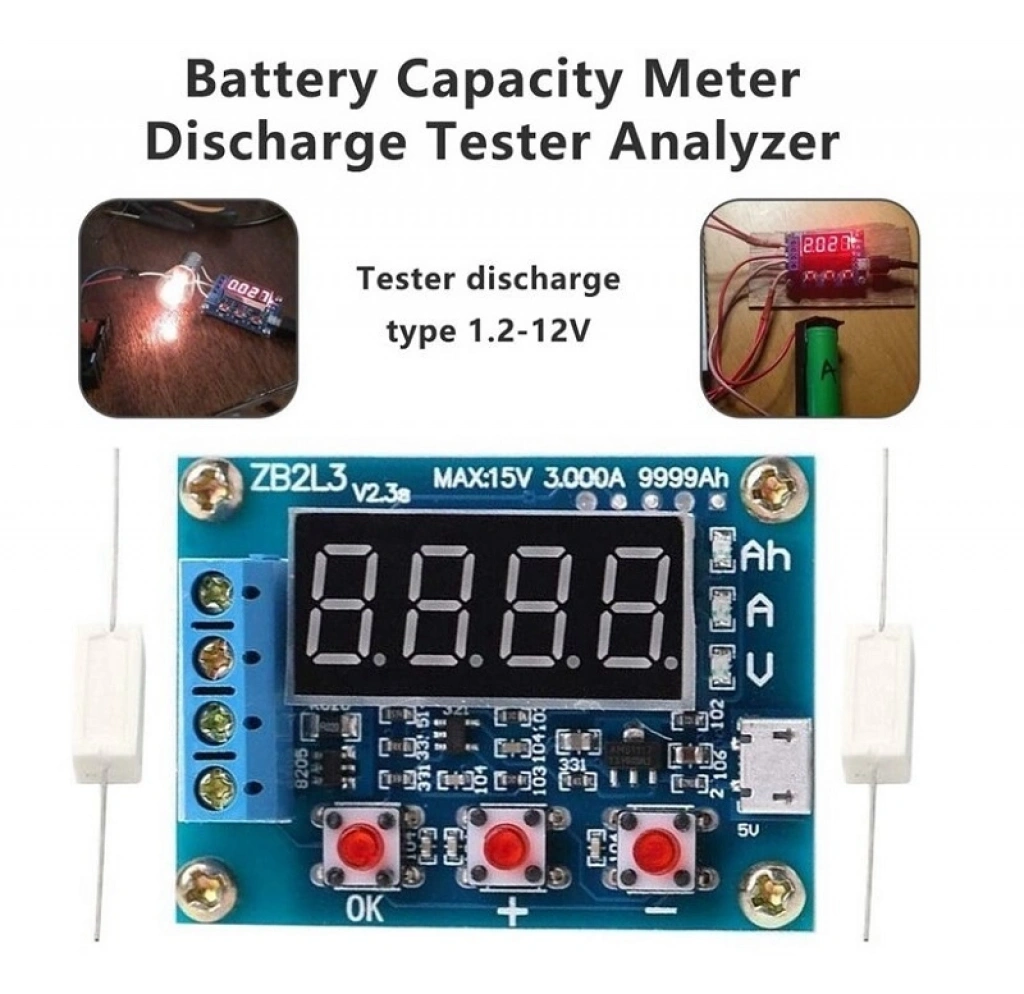

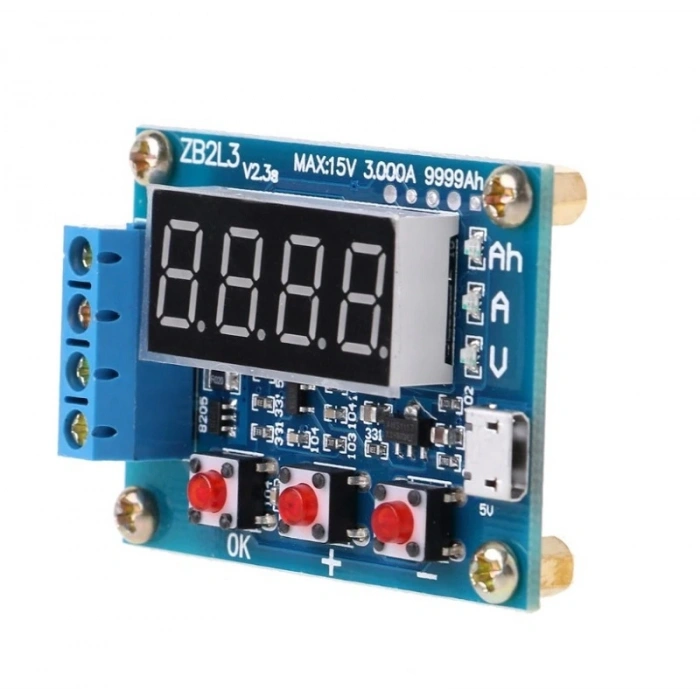

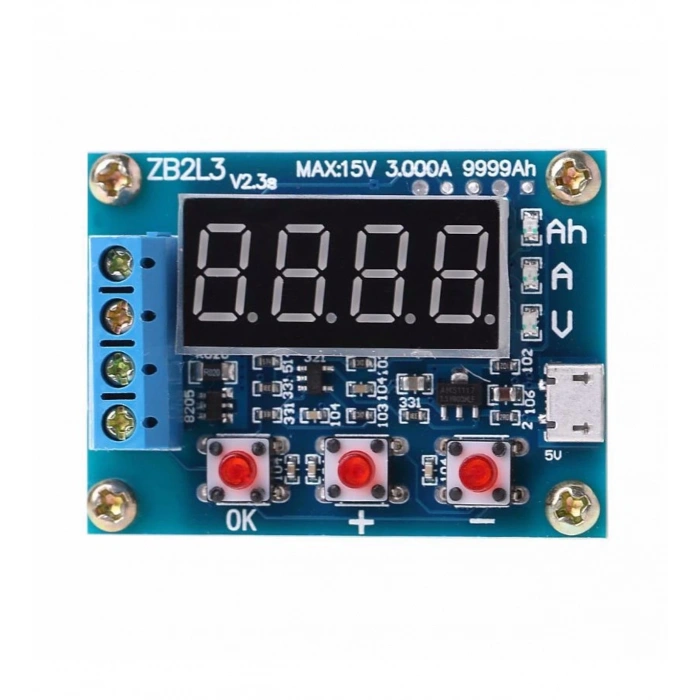

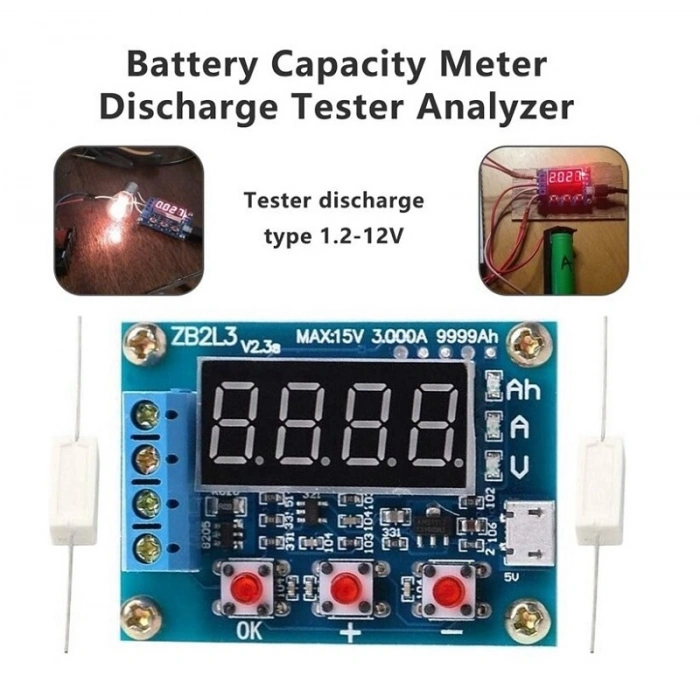

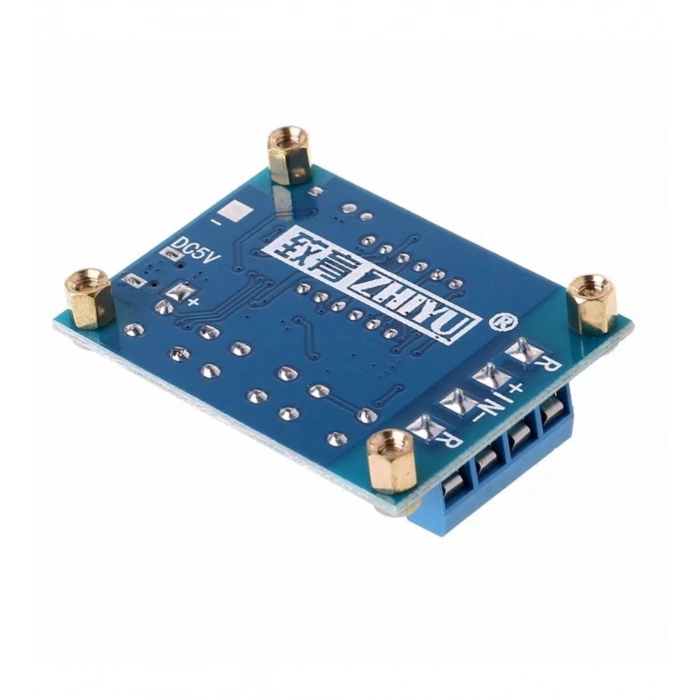

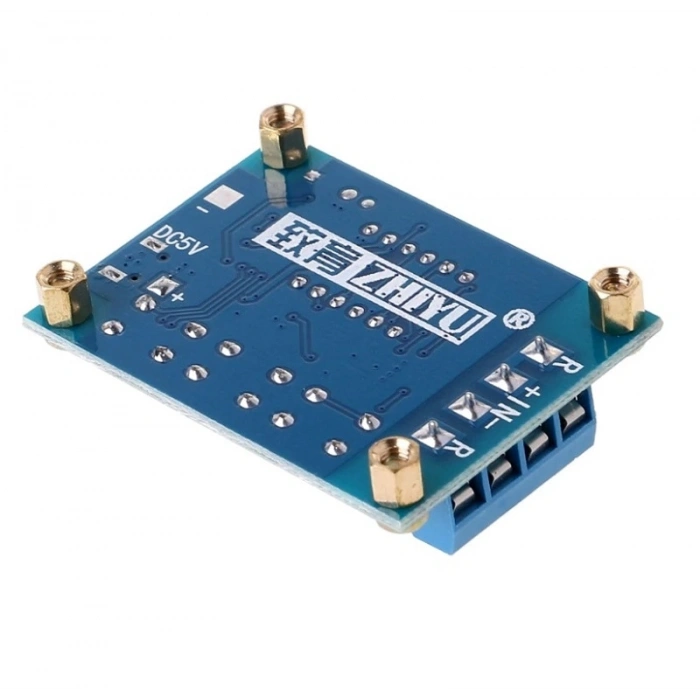

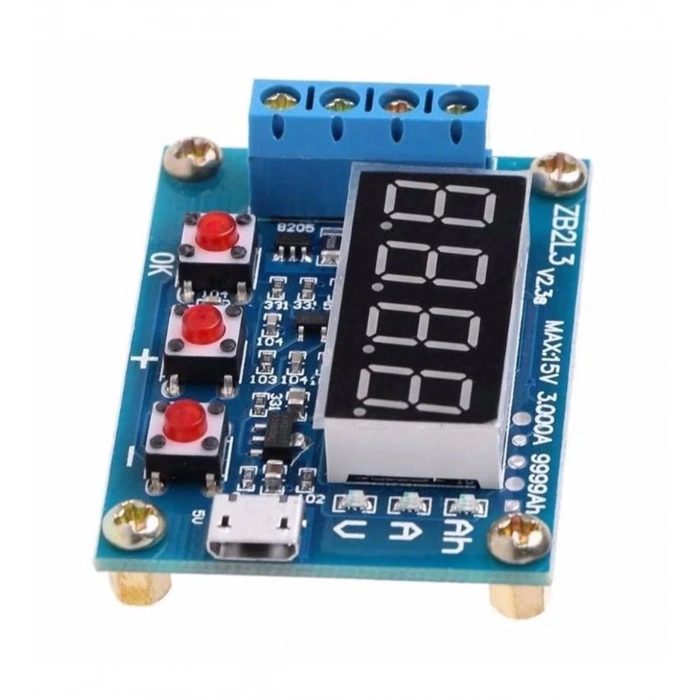

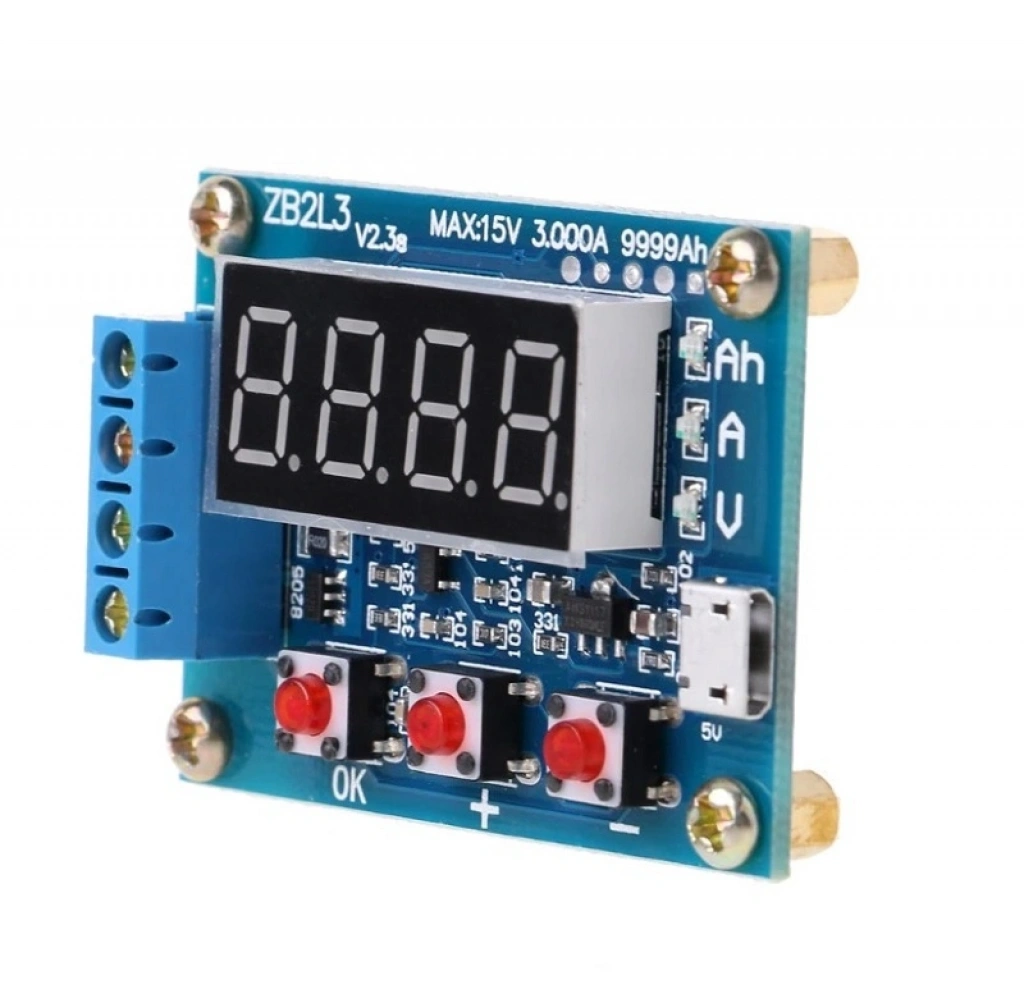

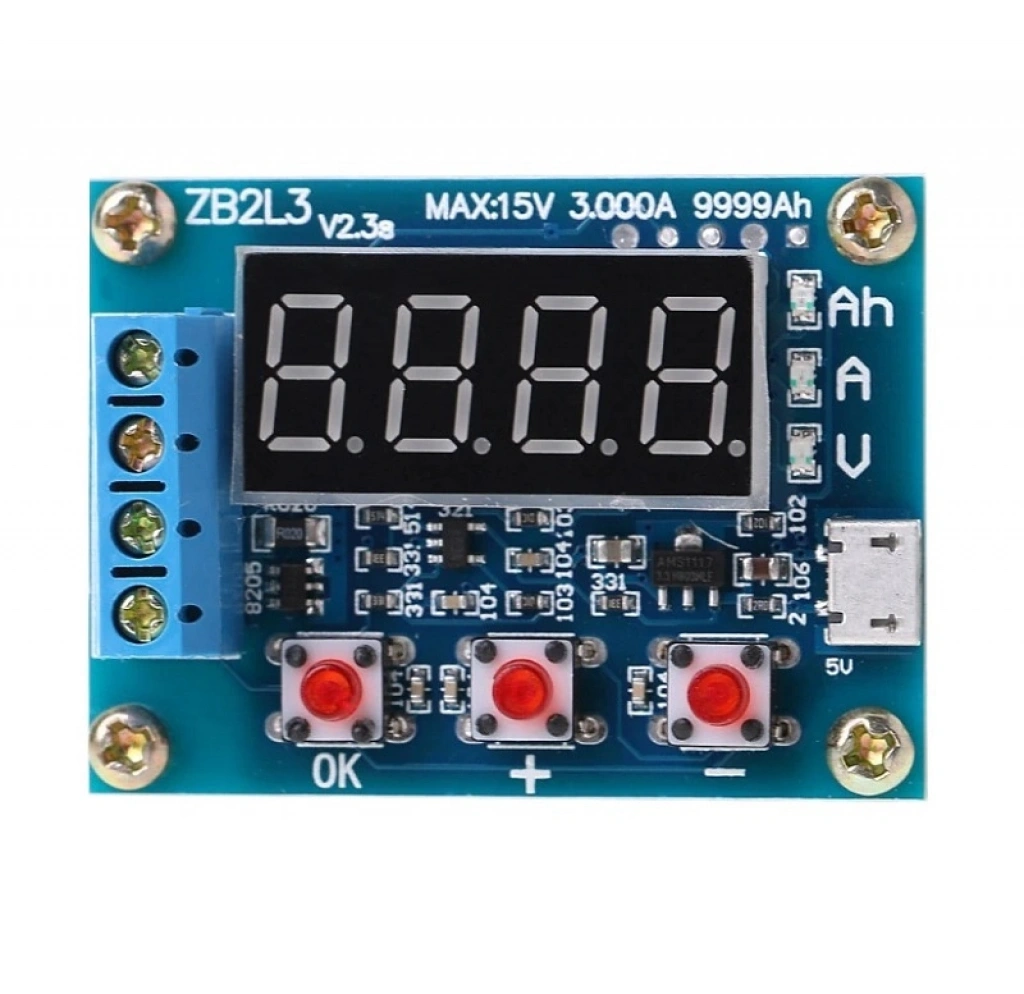

ZB2L3 Pil Kapasite Test Cihazı
1.5V - 15V Pil Kapasitesi Ölçme ve Deşarj Cihazı
1.5V - 15V Pil Kapasite Ölçer ile lityum piller ve kuru akülerin kapasitelerini ölçebilirsiniz. Uzun süre kullanılmayan pillerin ve akülerin kapesitesi azalır. Bu tarz bataryaların kullanılabilir kapasitesini öğrenmek için ideal bir çözümdür. Deşarj işleminde kullanılan iki adet direnç ile birlikte gelmektedir.
Özellikler
1.5 v ~ 15 v Pil Kapasitesi Ölçer Teknik Özellikleri
Besleme voltajı: Microusb Soket üzerinden DC4.5-6V
Çalışma akımı: 70ma'dan az
Deşarj gerilimi: 1V-15V çözünürlük 0,01V
Sonlandırma voltaj aralığı: 0.5-11.0 V
Desteklenen akımı: maksimum 3A
Çözünürlük 0.001A
Maksimum gerilim ölçüm hatası: 1% + 0.03 V
Maksimum akım ölçüm hatası: 2% +-0.010A

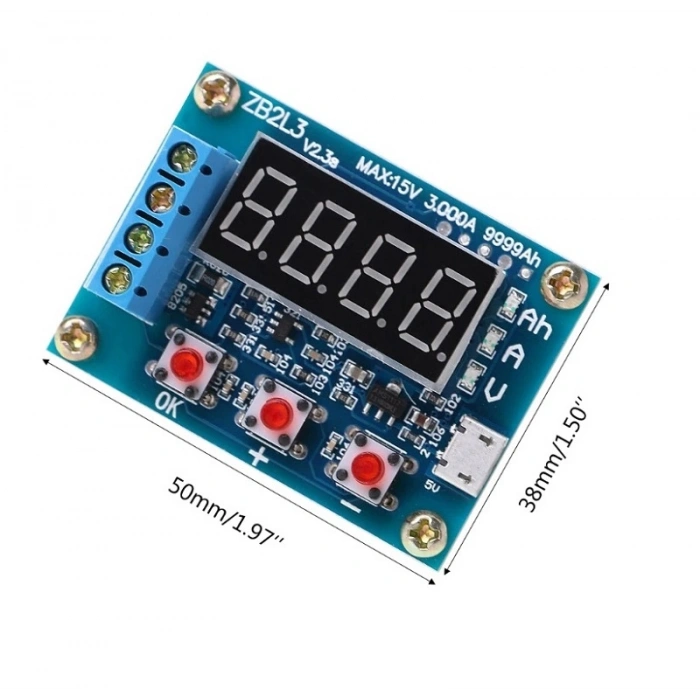

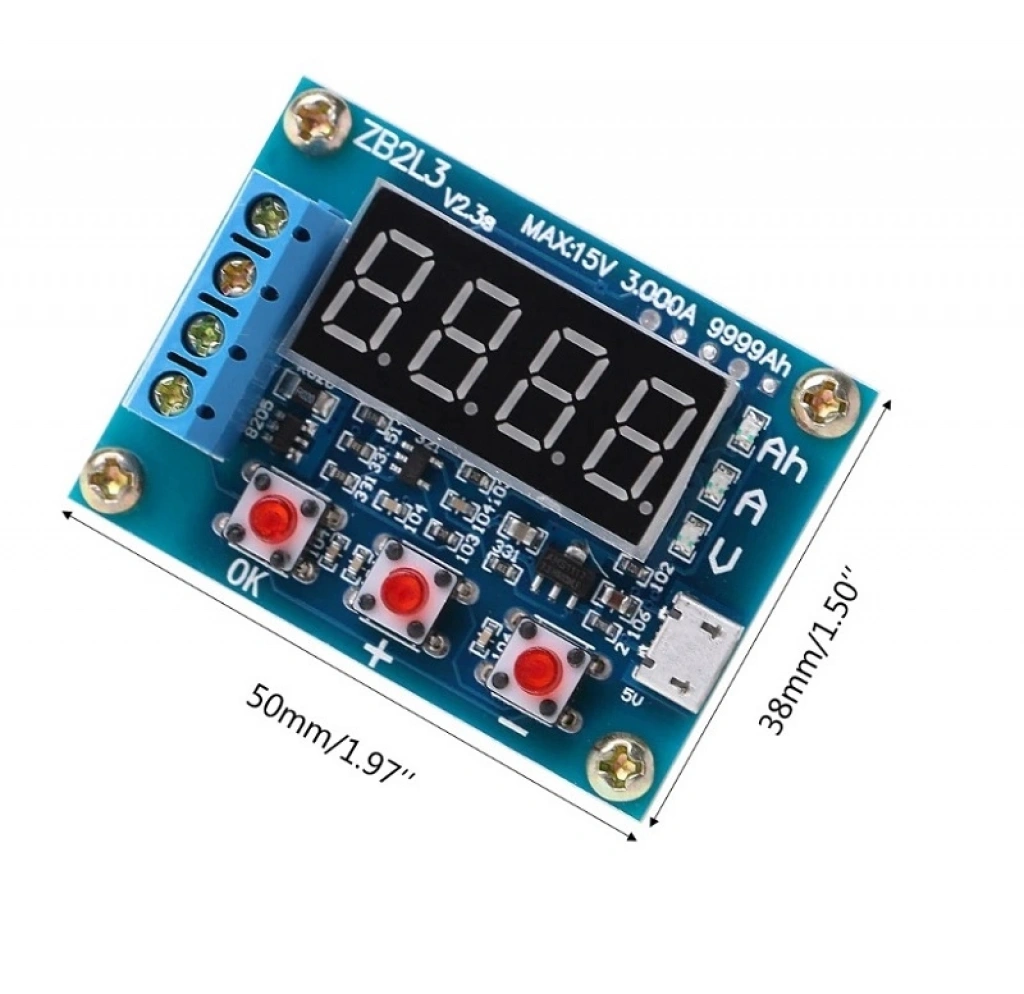

Ürün boyutu: 50mm X 36mm X 17mm
Kullanım Şekli
Ölçeceğiniz pil tamamen dolu olmalıdır.
Pil klemensteki pil girişine kutuplara dikkat edilerek bağlayın. Kutuplar ters bağlanırsa pil ve devre zarar görebilir.
Pile uygun direnci kullandığınızdan emin olun. Direnç olmadan çalıştırmayın.
Micro USB girişinden 5V vererek modülü çalıştırın.
Ekranın sağındaki ledler ekrandaki değerin ne olduğunu gösterir:
Ah: mAh değerinde azalan akım
A: Kapasite
V: Pilin anlık voltajı
Ok düğmesine bastığınızda deşarj işlemi başlar.
"+" ve "-" düğmelerine basarak deşarj işleminin kaç voltta sona ereceğini seçebilirsiniz.
Herhangi bir sorunda modül hata verecektir. Hata kodlarının anlamları şu şekildedir:
Err1: Pil voltajı 15V'tan yüksek.
Err2: Pil voltajı sonlandırma voltajından düşüktür veya pil bağlı değildir.
Err3: Pil yük boşalmasına karşı koyamaz, akım direnci çok büyük.
Err4: Akım 3A'den fazla.
Err5: Uygunsuz kullanım veya bağlantı hatası sebebiyle, cihaz bozulmuştur ve tekrar kullanılamaz. ( Akım örnekleme devresi yada mosfet yanmıştır.) Improper use or wiring error has caused the device to burn out and cannot be used (current sampling or control switch MOS burned)
Direnç deşarj işlemi sırasında ciddi şekilde ısınır. Bu duruma dikkat ediniz.
Paket İçeriği
1 Adet ZB2L3 Pil Kapasite Test Cihazı
2 Adet Yük Direnci 7.5R 5W
