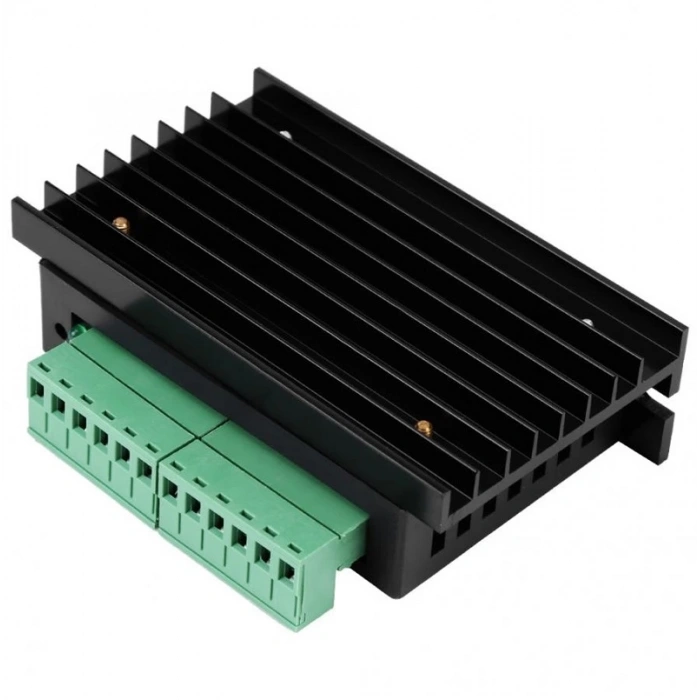

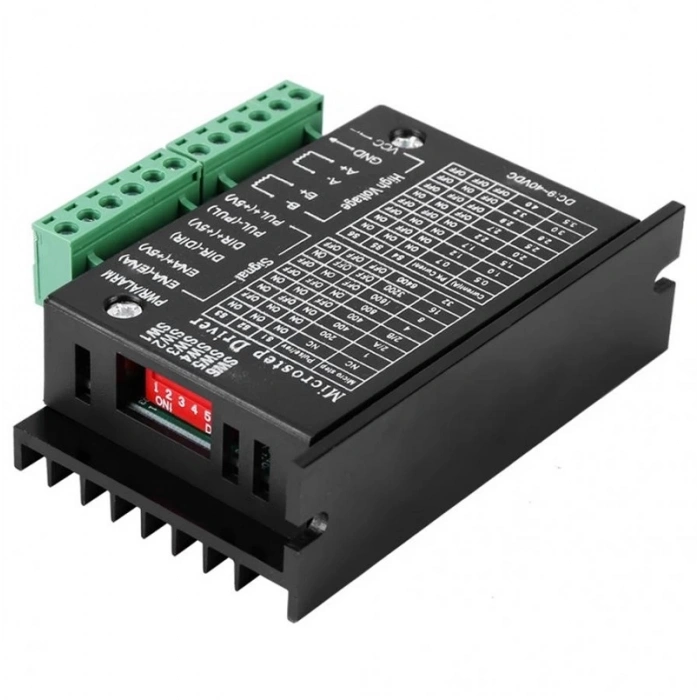

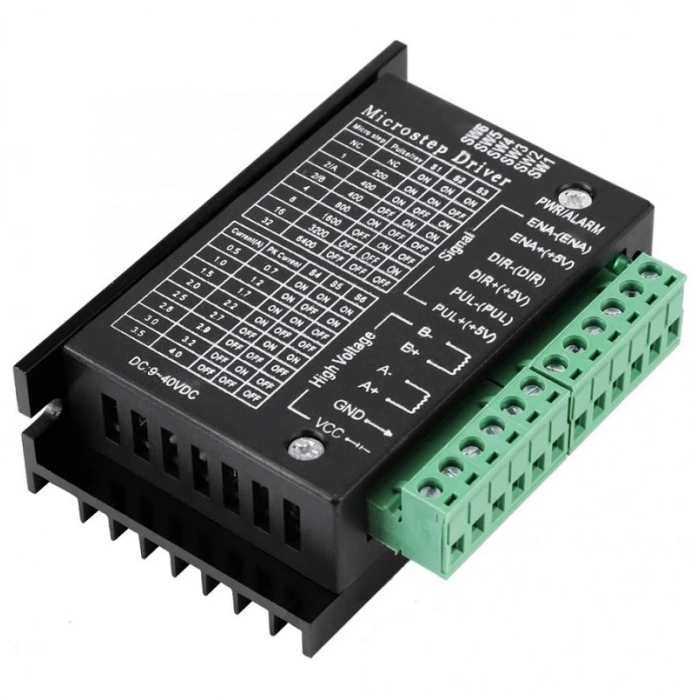

TB6600 2 Faz 40V 4A Step Motor Sürücü
6400 Mikrostep Nema 17 / 23 17HS4401 17HS8401 CNC 3D Yazıcı Robot Lazer Kazıma Plazma Otomasyon Tekstil
Step motor sürücü devresidir. 3.5A e ( anlık 4A ) kadar akım sürme kapasitesi bulunmaktadır. Metal soğutucu gövdesi yüksek performans vermesini sağlar. Adım ve akım ayarı için 6 pin dipswitch anahtarları bulunmaktadır. Kart üzerindeki tablodan uygun ayarlar yapılarak kullanılır. Ayarları kontrol kartından gelen sinyallere uygun yapmalısınız. Klemensler vasıtası ile kolayca bağlantılar yapılır.
Özellikler
H-bridge 2 faz sabit akım step motor sürücüsü
Adım, yön, akım kontrolü
Giriş voltajı: DC 12 / 40V
Akım: 4A ( sürekli 3A üstü uygulamalarda kullanımı uygun değildir )
Güç: 160w Maksimum
Maksimum frekans: 20KHz
Kontrol sinyal voltaj seviyesi: DC 3.3 / 24V
Yüksek hızlı opto kuplörler ile girişler yalıtılmıştır.
7 farklı step / adım seçimi
Micro Step: 1, 2/A, 2/B, 4, 8, 16, 32
Yarı otomatik akım kilitleme desteği
Yüksek sıcaklık koruması
Aşırı akım koruması
Büyük metal soğutucu ile yüksek performans ( Gerekirse aktif soğutma yapılmalıdır )

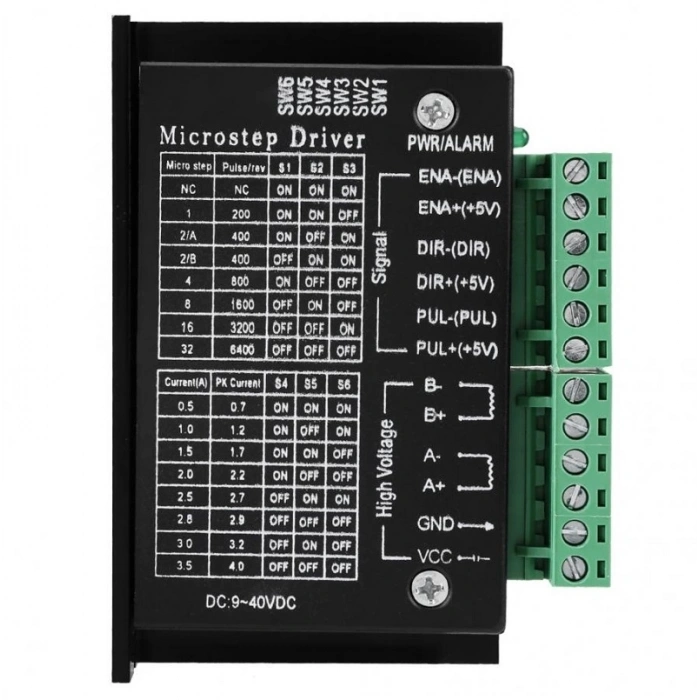

Adım ve akım ayarı için 6 pin dipswitch
Kolay bağlantı için takım klemens soketler
Metal + Plastik kutu
Renk: Siyah
Çalışma sıcaklığı: -10C / 65C

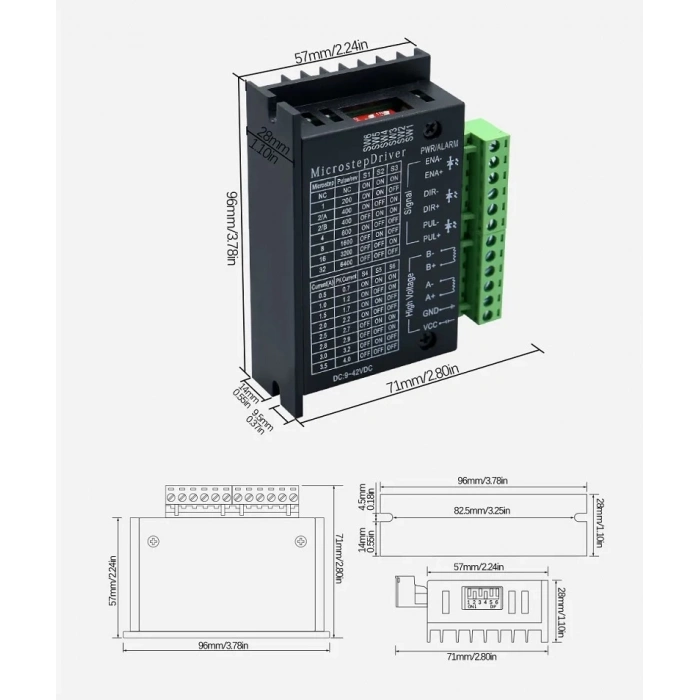

Boyutlar: 37mm x 71mm x 96mm
Ağırlık: 175gr

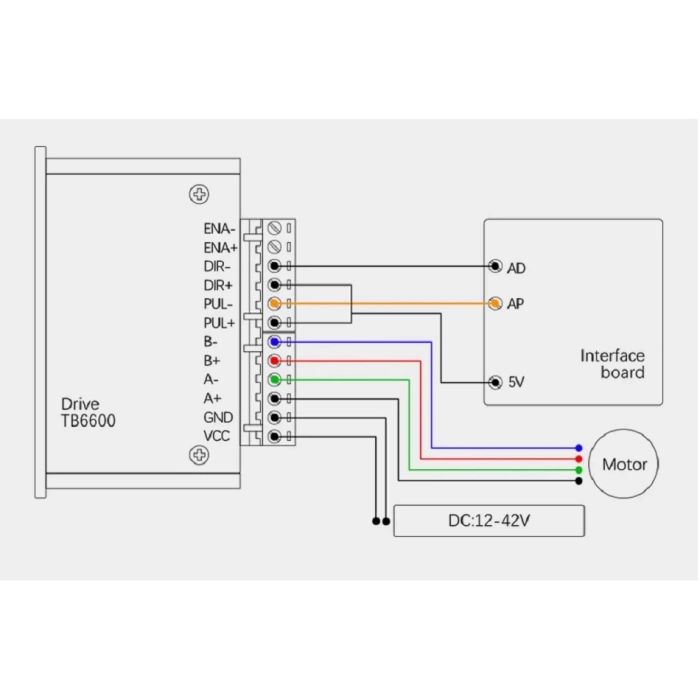

Bağlantılar
VCC：Motor besleme girişi ( 40V üstünde ürün zarar görür )
GND：Toprak
A+, A-：Step motor A bağlantısı
B+, B-：Step motor B bağlantısı
PUL+, PUL -：Pulse sinyal pinleri
DIR +, DIR- ：Yön sinyal pinleri
ENA+、ENA-: Motor kontrol sinyalleri
Paket İçeriği
1 Adet TB6600 Step Motor Sürücü
