TP5000 4.2 V / 3.6 V 1A Lityum Pil Şarj Modülü
4.2 V 3.6 V LiPo Li-Ion Demir Fosfat Pil LED Göstergesi

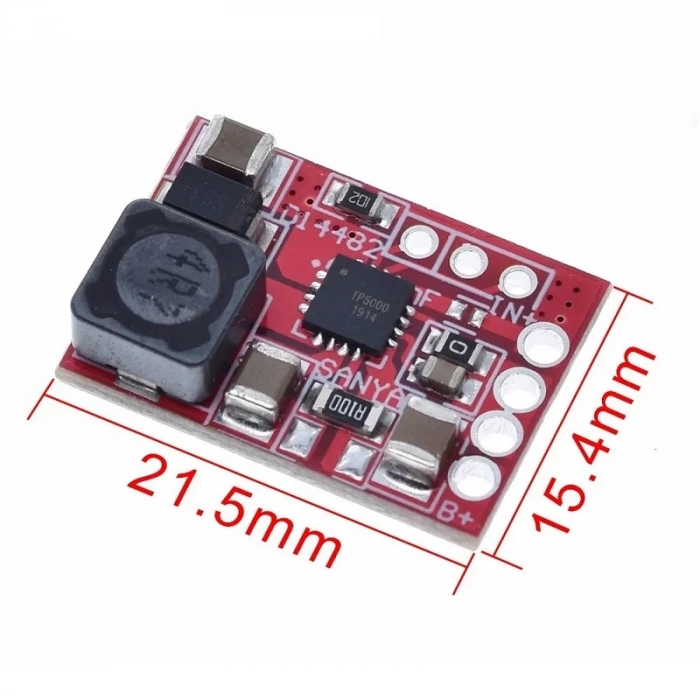

PCB boyutu: 21.5 * 14.5 * 4.2mm
Giriş voltajı: DC 4.5-9V (7V'ı geçmemesi önerilir)
Çıkış gerilimi: DC 4.2V / 3.6V (varsayılan 4.2V)
Çıkış akımı: 1A (Varsayılan maks)

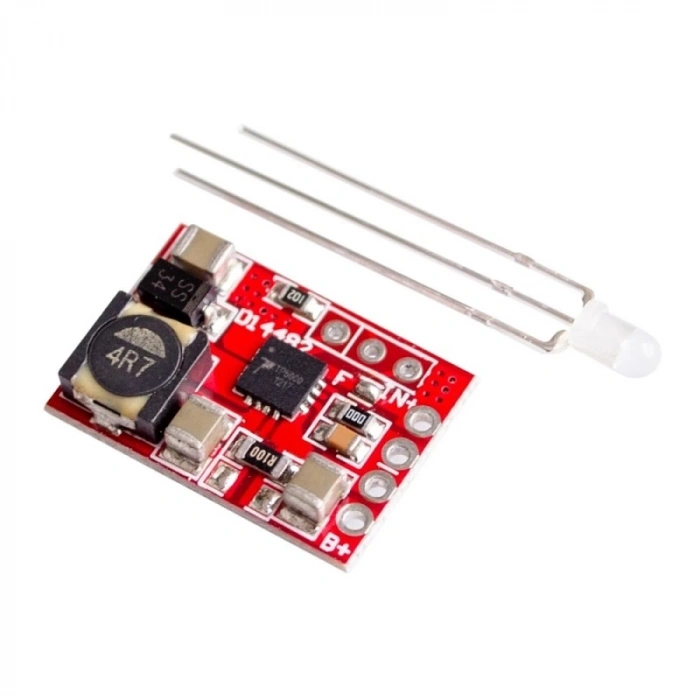

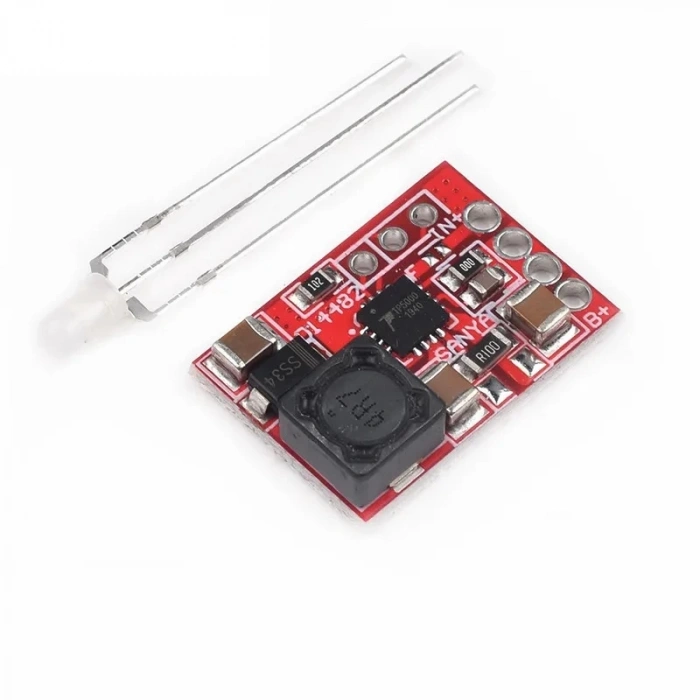

LED Göstergesi: Şarj-Kırmızı / Yeşil Yanıp Sönen, Şarj-Yeşil
Özellikler: Lityum pil (4.2V) ve Lityum demir fosfat pil (3.6V) için şarj
Anahtar modu:
F Lityum pil için kaynak noktası AÇIK ve 4.2V çıkış
F Lityum demir fosfat batarya için kaynak noktası KAPALI ve çıkış 3.6V

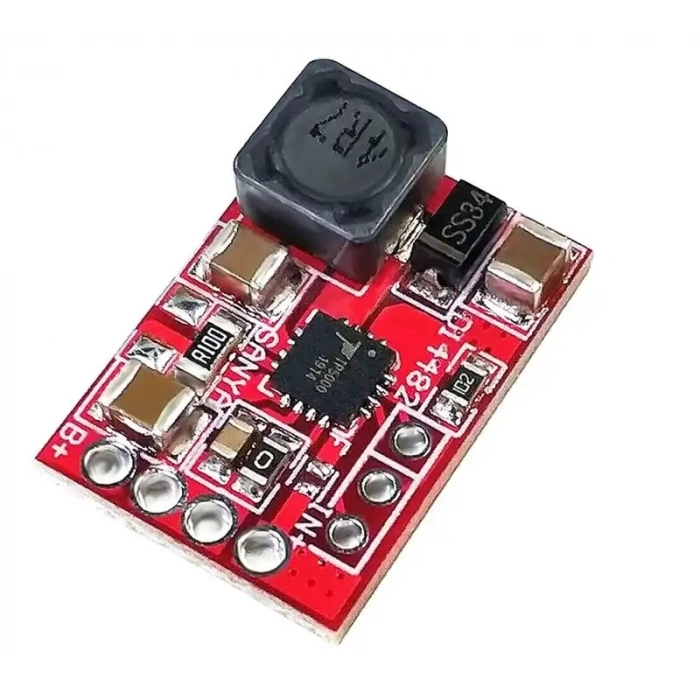

Çıkış akımını ayarlayın ("SANYA" işaretinde iki direnç değerini değiştirmeniz gerekir):

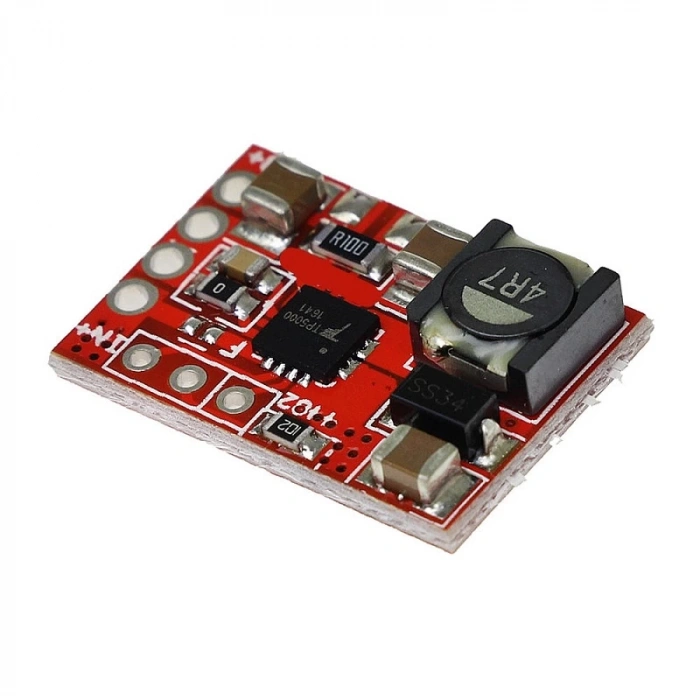

Varsayılan kaynak 1 adet R100 (0.1ohm) direnç ve çıkış 1A (maks)
Kaynak 1 adet 0.2ohm direnç R100 yanında ve çıkış 1.5A (max)
Kaynak 1 adet 0.1ohm direnç R100 yanında ve çıkış 2A (max)
Kaldırıldı R100 ve kaynak 1 adet 0.2ohm direnç yerinde ve çıkış 0.5A
Çıkış akımı 1A'dan fazla ise ek soğutucu gerektirir.
