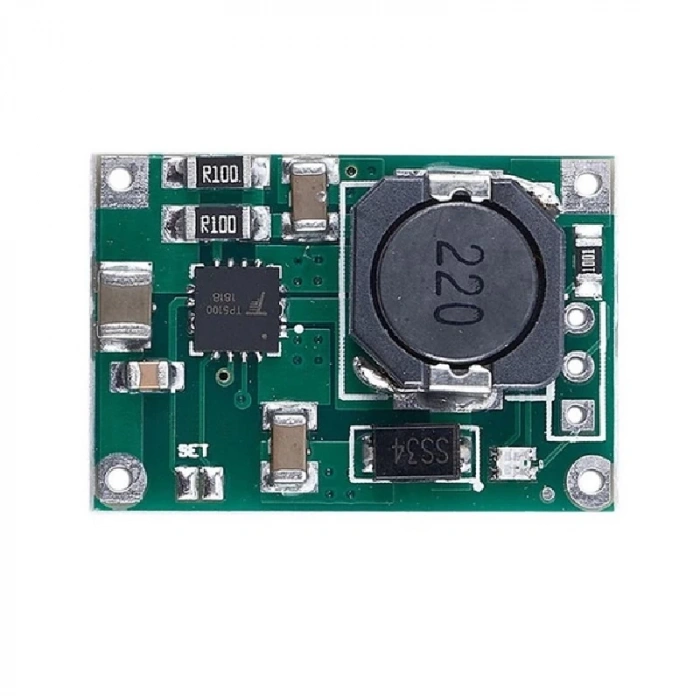

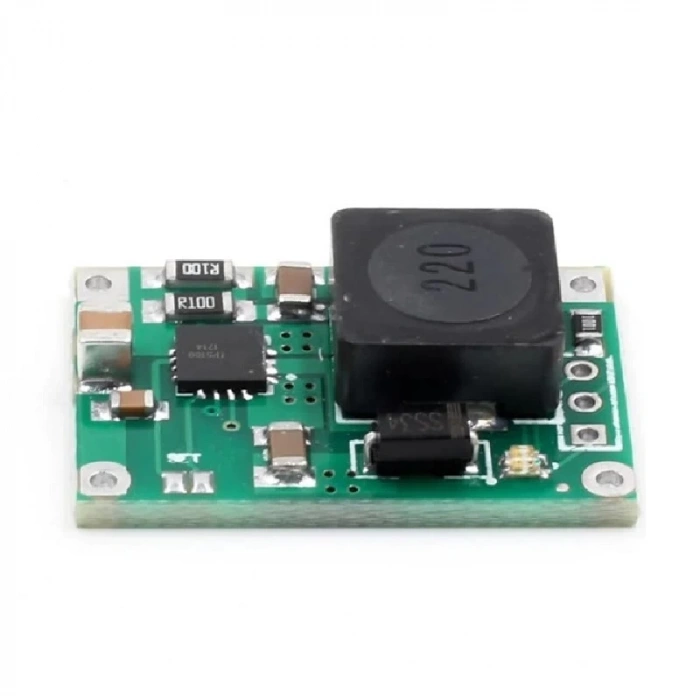

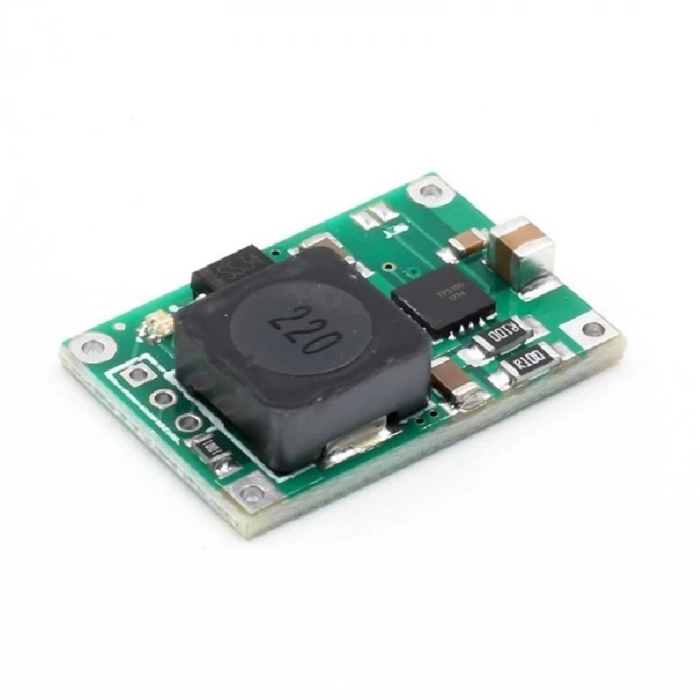

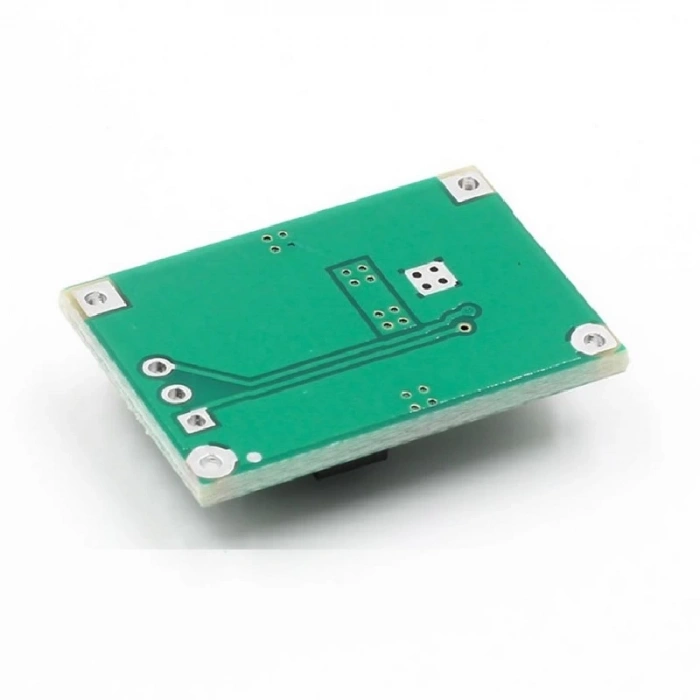

TP5100 1S - 2S LİTYUM PİL BATARYA ŞARJ MODÜLÜ
Varsayılan çıkış ayarı: 4.2V 2A
TP5100 tek hücreli 3,7V ve 2 hücreli 7,4V lityum pilleri şarj etmek içindir. TP5100 dahili giriş aşırı akım, düşük voltaj koruması, aşırı sıcaklık koruması, kısa devre koruması, pil sıcaklığı izleme, ters pil koruması bulunmaktadır.
TP5100 5V-18V geniş giriş voltajı, ön şarj, sabit akım, sabit voltaj üç fazlı çift pil damlama şarjı var, harici bir direnç ayarı ile ön şarj akımı damlama şarj akımı, maksimum şarj akımı 2a'ya kadar. 400kHz anahtarlama moduna sahip TP5100, daha küçük bir dış Suo cihazı kullanmayı mümkün kılar ve büyük akım şarjı hala daha küçük bir ısı miktarını korumaktadır.
TP5100 dahili güç PMOSFET, anti-saldırı devresi, bu yüzden anti-saldırı koruması ve diğer harici Schottky diyot.
Özellikler :
1S – 2S hücreli lityum pilleri şarj edebilir.
4,2V – 8,4V şarj voltajı
Maksimum şarj akımı: 2A
Programlanabilir sabit ön şarj akımı 10% -100%.
Giriş voltajı: 5-18V

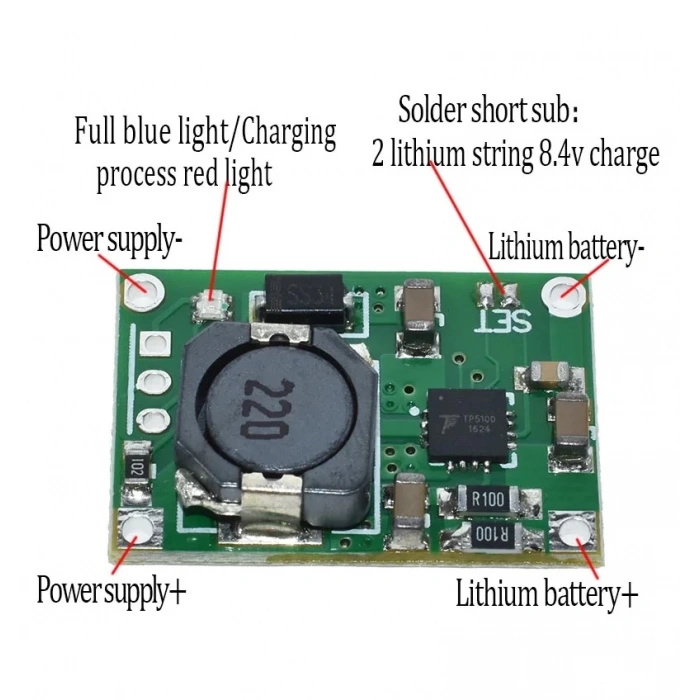

Kırmızı ve yeşil led şarj durumu göstergesi
Mavi led: Pil boş şarj ediliyor.
Kırmızı led: Pil dolu
Kısa devre koruması: Sürekli
Çip sıcaklık koruması, aşırı akım koruması, düşük voltaj koruması
Pil sıcaklık koruması, ters pil kapatma, kısa devre koruması
Anahtarlama frekansı 400Khz, kullanılabilir endüktans 20uH ve daha fazlası
Çalışma ortamı sıcaklık aralığı: -40 ° +85 °

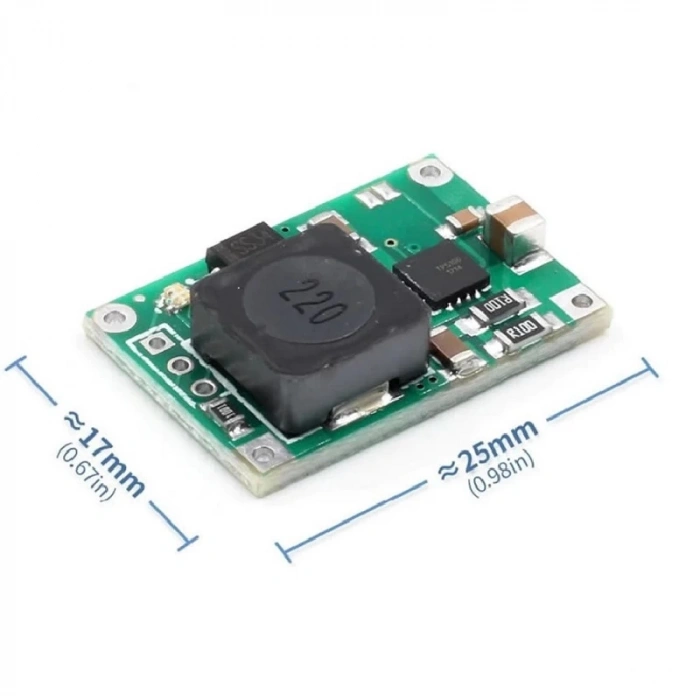

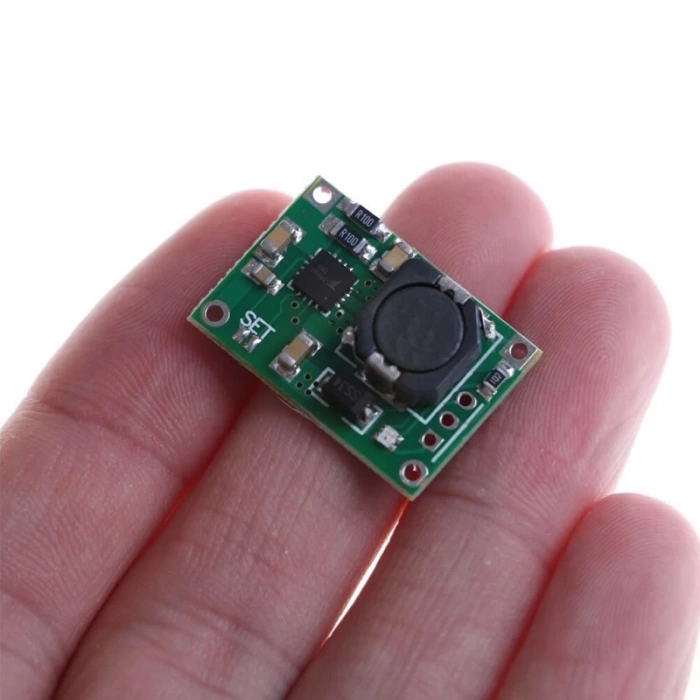

Ölçüler: 25*17*5mm ultra-küçük boyutu
Uygulama :
Taşınabilir ekipman, çeşitli şarj cihazları
Akıllı telefon, PDA, mobil cep telefonu
MP4, MP5 çalarlar, tabletler
HM
Elektrikli el aletleri
Telsiz
Paket İçeriği :
1 Adet TP5100 Lityum Batarya Şarj Modülü
