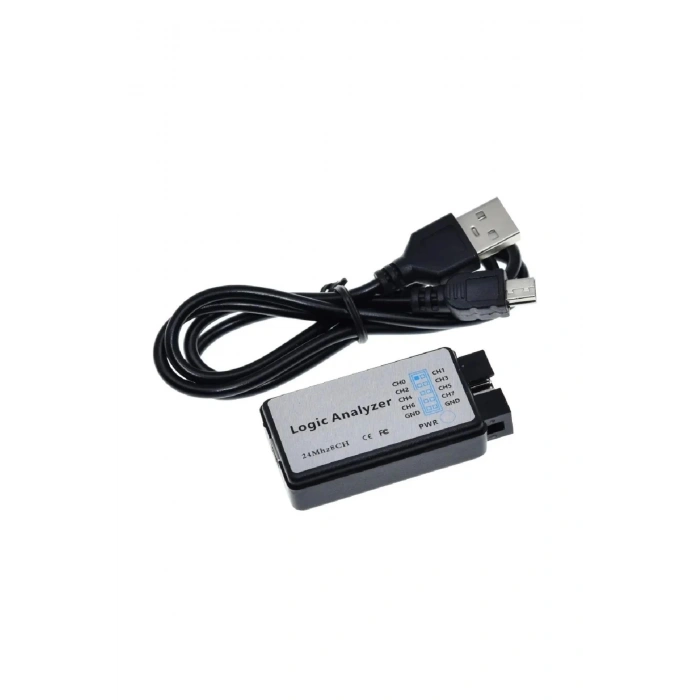

USB Lojik Analizör - Logic Analyzer
24MHz 8 Kanal Saleae Logic Analyzer
SPI I2C Uart CAN DMX-512 I2S Manchester 1-Wire UNI/O Seri Paralel Arm FPGA Profesyonel Data İnceleme Debug Aracı
Lojik analizör, dijital sistemler veya dijital devrelerdeki bir veya birden fazla sinyalin yakalanıp incelenmesini sağlayan cihazdır. Bir lojik analizör, belirli şekilde kodlanmış data protokollerindeki sinyalleri ve bunun gibi zamana bağlı sinyal protokollerini yakalayıp inceleme imkanı sağlar. SPI, I2C, Uart,CAN, DMX-512, I2S, Manchester, 1-Wire, UNI/O, Seri, Parallel vb. bir çok protokolü inceleme imkanı verir.
Lojik analizör usb haberleşme portu kullanan, küçük boyutlu, çok yetenekli bir üründür. Bu ürün ile bilgisayarınızı analizör olarak kullanabilirsiniz. 8 farklı sinyali aynı anda izleme imkanı vardır. Her yazılımcının elinin altında bulunması gereken bir cihazdır.
Özellikler
Lojik Analizör
8 dijital giriş kanalı
USB haberleşme ve besleme
Örnekleme hızı 25kHz den 24Mhze kadar değişebilir.
Saleae lojik analiz yazılımları ile tam uyumludur.
Desteklediği protokollerden bazıları; SPI, I2C, Uart,CAN, DMX-512, I2S, Manchester, 1-Wire, UNI/O, Seri, Parallel
İşletim sistemi: Windows 7 8 9 10 11 ( 32 / 64 ),Linux
Giriş pin özelliği: 5PF,100Kohm
Giriş sinyal voltaj aralığı: DC -0.5V to 5.25V
Giriş sinyal düşük voltaj aralığı: DC -0.5V to 0.8V
Giriş sinyal yüksek voltaj aralığı: DC 2.0V to 5.25V
Giriş Empedance: 1Mohm / 10pF
Hata hassasiyeti: +/- 42ns ( 24MHzde ).
Mini usb bağlantı soketi
2x5 pin sinyal giriş soketi.
Çalışma sıcaklığı: -10C / 70C
Renk: Siyah
Boyutlar: 14mm x 28mm x 56mm
Ağırlık: 12gr ( 40gr )

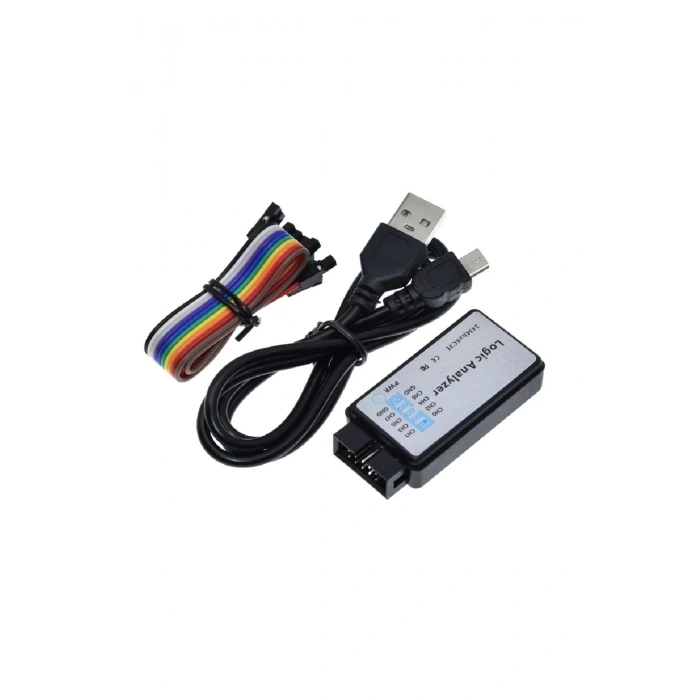

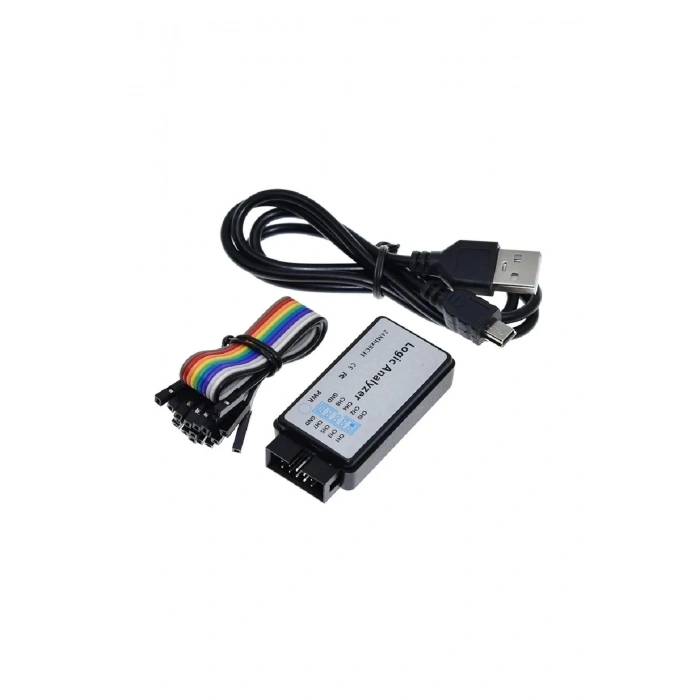

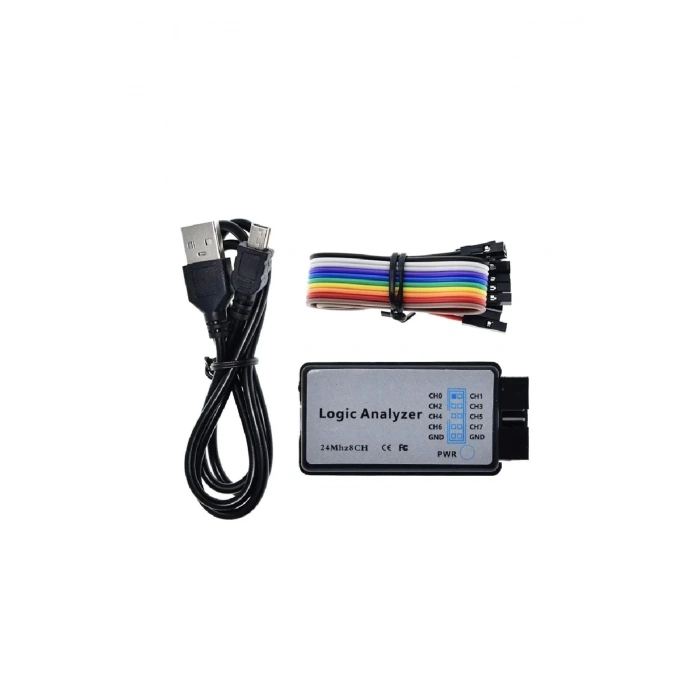

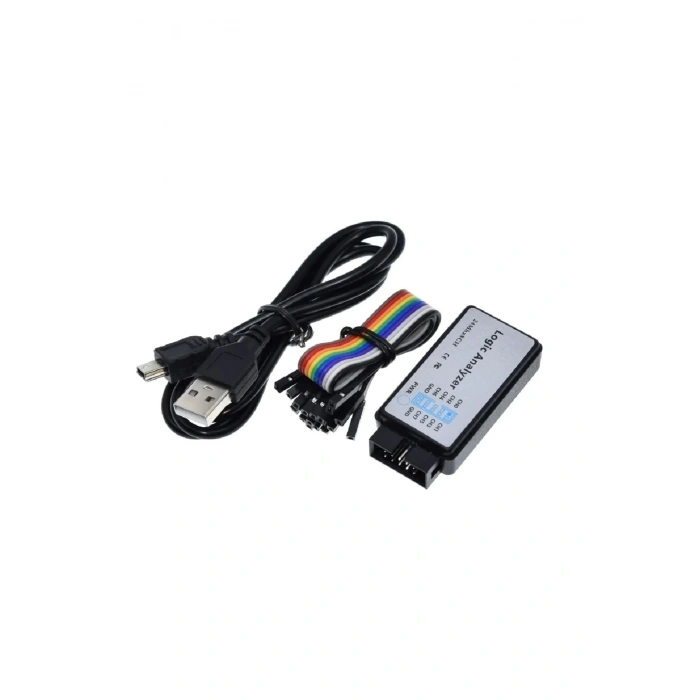

Paket İçeriği
1 Adet Lojik Analizör
1 Adet Mini Usb Kablo
10 Pin DuPont Kablo
