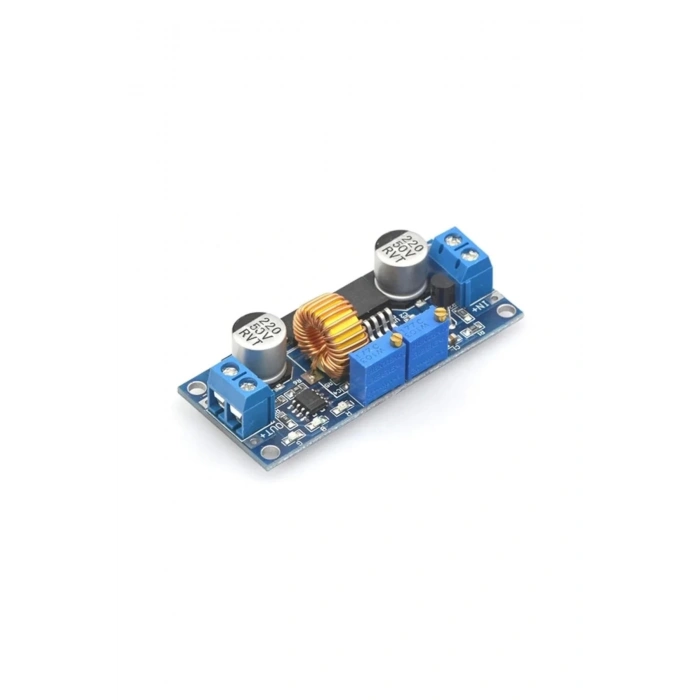

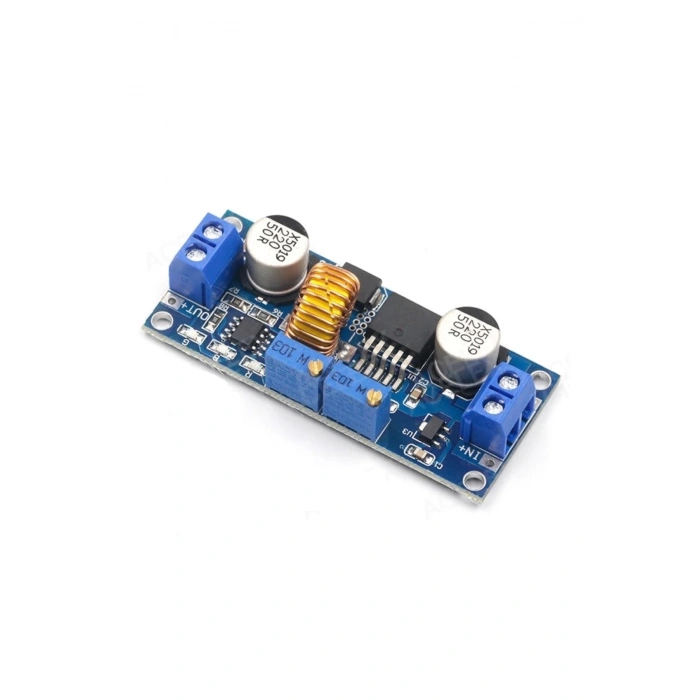

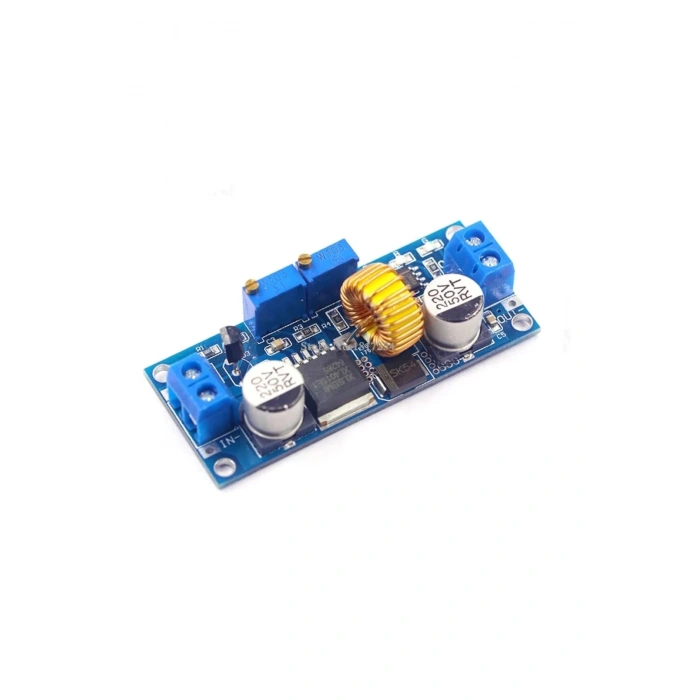

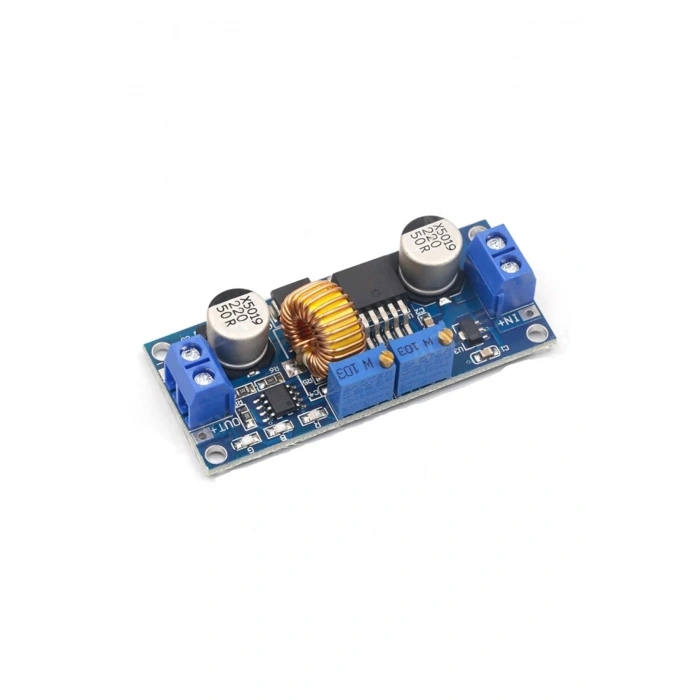

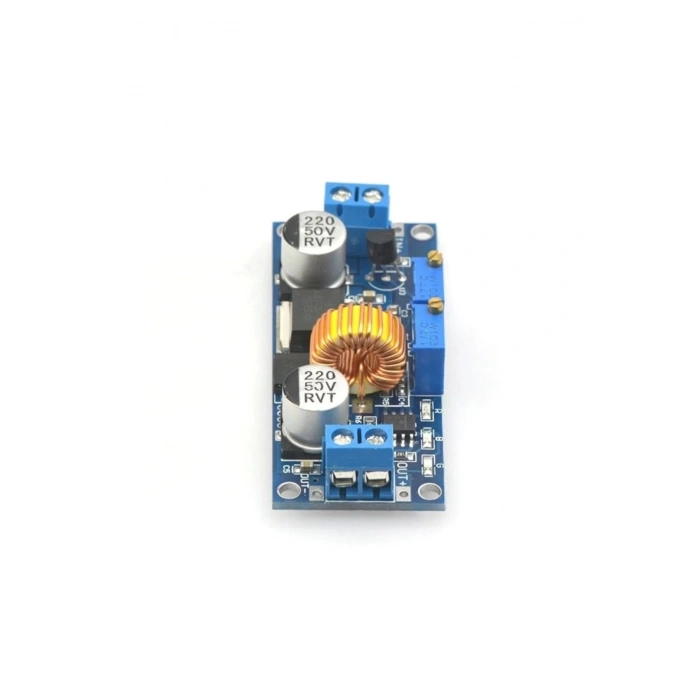

XL4015 BC Pil Şarj Modülü
Ayarlanabilir Voltaj ve Ayarlanabilir Akım Kontröllü Güç Kaynağı
4-38V To 1.25-36V 5A Step-Down Güç Kaynağı ( Voltaj Düşürür )
Özellikler :
XL4015 Entegre
Giriş Voltajı: DC 4.0 ~ 36V
Çıkış Voltajı: Ayarlanabilir DC 1.25 - Vin
Çıkış Akımı: 5A
Çıkış Akım ayarlama özelliği
Çıkış Gücü: 75W ( 50W üstünde soğutucu kullanmanız gerekmektedir. )
2 li Klemens giriş çıkış soketleri
Sol Pot: Voltaj Ayarı
Sağ Pot Akım Ayarı
Çalışma Sıcaklığı: -40 ~ +85C
Verim: %90 dan yüksek
Aşırı Sıcaklık Koruması
Aşırı Sıcaklık Koruması
4 Adet 2.5mm montaj Deliği

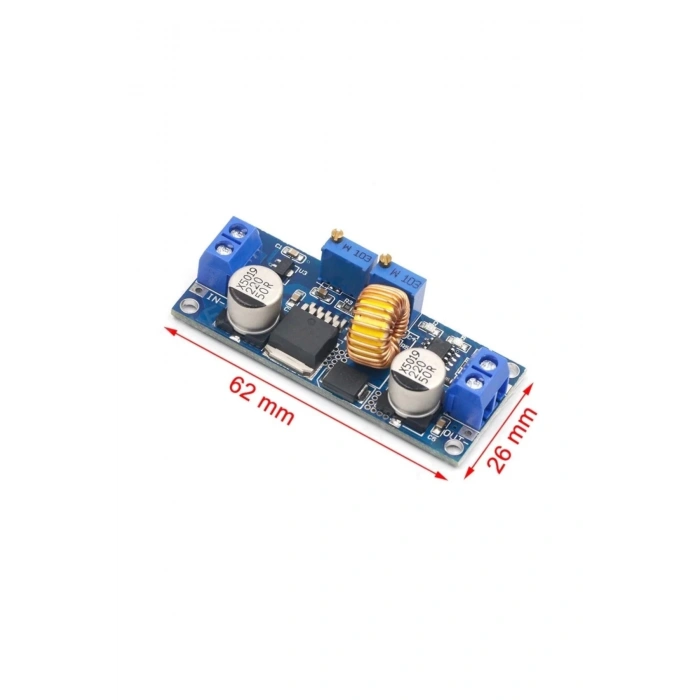

Boyutlar: 62mm x 26mm x 12mm
Ağırlık 20gr

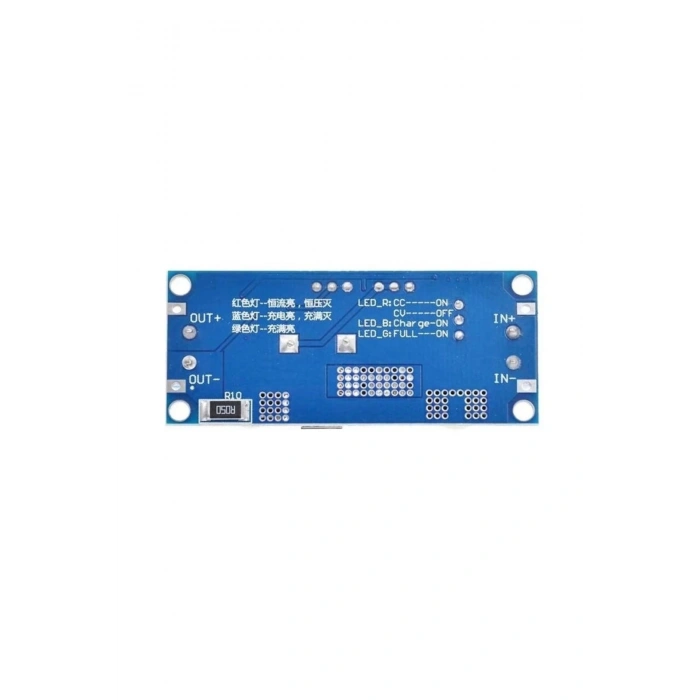

3 LEDs:
Yeşil: Full şarj durum ledi
Mavi: Şarj devam ledi
Kırmızı: Max akım durum ledi
Pin | Açıklama |
IN+ | Giriş Besleme + Pini |
IN- | Giriş Besleme – Toprak Pini |
OUT+ | Çıkış Besleme + Pini |
OUT- | Çıkış Besleme – Toprak Pini |
Pot Kullanımı :
Potlar çok turludur. Her 2 yöne 20-30 tur dönebilir. Genellikle çok az çevirip ürünlerin çalışmadığı hatasına düşülebiliyor. Etkiyi görmek için çok çevirmek gerekir.
Saat yönünde çevirmek; İlgili parametre için değeri artırır. Mesela voltaj artar.
Saatin tersi yönünde çevirmek; İlgili parametre için değeri azaltır. Mesale votlaj düşer.
Pil Şarj Kullanım Ayarları :
Unutmayın şehir şebekesinde, kullandığınız herhangi bir pili 1 saniyede şarj edebilecek kadar enerji sürekli olarak bulunmaktadır. Buna rağmen bu cihazları uzun sürelerde şarj ediyoruz.
Piller bittiğinde voltajları düşük seviyelerdedir. Bir pil şarj edilirken akım sınırlaması olmadan direkt olarak bir güç kaynağına bağlarsanız, kaynağın verebileceği maksimum akım ile şarj olur. Bu durum pile zarar verir. Pil fazla ısınmadan dolayı patlayabilir. Ayrıca piller üretici firmanın belirlediği akımdan daha yüksek akım ile şarj olursa pil ömrü azalır. Örnek olarak toplamda 500 kere şarj deşarj olabilecek bir pil çok daha düşük sayıdaki kullanımdan sonra kullanılmaz hale gelecektir. Bu sebeple piller akım kapasitelerinin 1/10 2/10 gibi bir oranda şarj akımı ile şarj edilmesi gerekir.
Şarj edilecek pil için gerekli şarj voltajını ve şarj akımını hesaplayın / tespit edin / öğrenin.
Akım ayarı: Çıkış voltajını 5V olarak ayarlayın. Voltmetreyi ampermetre olarak ayarlayıp modül çıkışına probları bağlayın. Cihaz ampermetre üzerinden kısa devre olacaktır. Bu aşamada ampermetrede akımı görerek, akım ayar potu ile gereken akım değerine ayarlayınız.
Daha sonra voltmetreyi modülden ayırın. Modül voltaj potu ile istediğiniz voltaja getirerek, önceki aşamada belirlediğiniz çıkış akımı ile kullanabilirsiniz.
LED Sürücü Kullanım Ayarları :
Modülü kullanmadan önce led sürme voltajını ve akımını hesaplayın / tespit edin / öğrenin.
Akım ayarı: Çıkış voltajını 5V olarak ayarlayın. Voltmetreyi ampermetre olarak ayarlayıp modül çıkışına probları bağlayın. Cihaz ampermetre üzerinden kısa devre olacaktır. Bu aşamada ampermetrede akımı görerek, akım ayar potu ile gereken akım değerine ayarlayınız.
Daha sonra voltmetreyi modülden ayırın. Modül voltaj potu ile istediğiniz voltaja getirerek, önceki aşamada belirlediğiniz çıkış akımı ile kullanabilirsiniz.
Paket İçeriği :
1 Adet XL4015 Pil Şarj Modülü
