XL6009 3V to 35V 4A Ayarlanabilir Voltaj Yükseltici Modül
Boost Step-up Dc Dc Çevirici Regülatör Güç Kaynağı
Uyarılar :
Ürün sadece voltaj yükseltme işlemlerinde kullanılabilir.
Yüksek voltaj girişi daha iyi performans almanızı sağlar.
Lehimlemeden test probları ile ürünü test edip durum kontrolü yapınız. Lehimleme fiziksel değişime sebep olur.
Giriş gücü her zaman çıkış gücünden yüksek olmak zorundadır. Aksi halde voltajı dönüştüremezsiniz. Örnek; kalem pil ile araba çalıştıramazsınız.

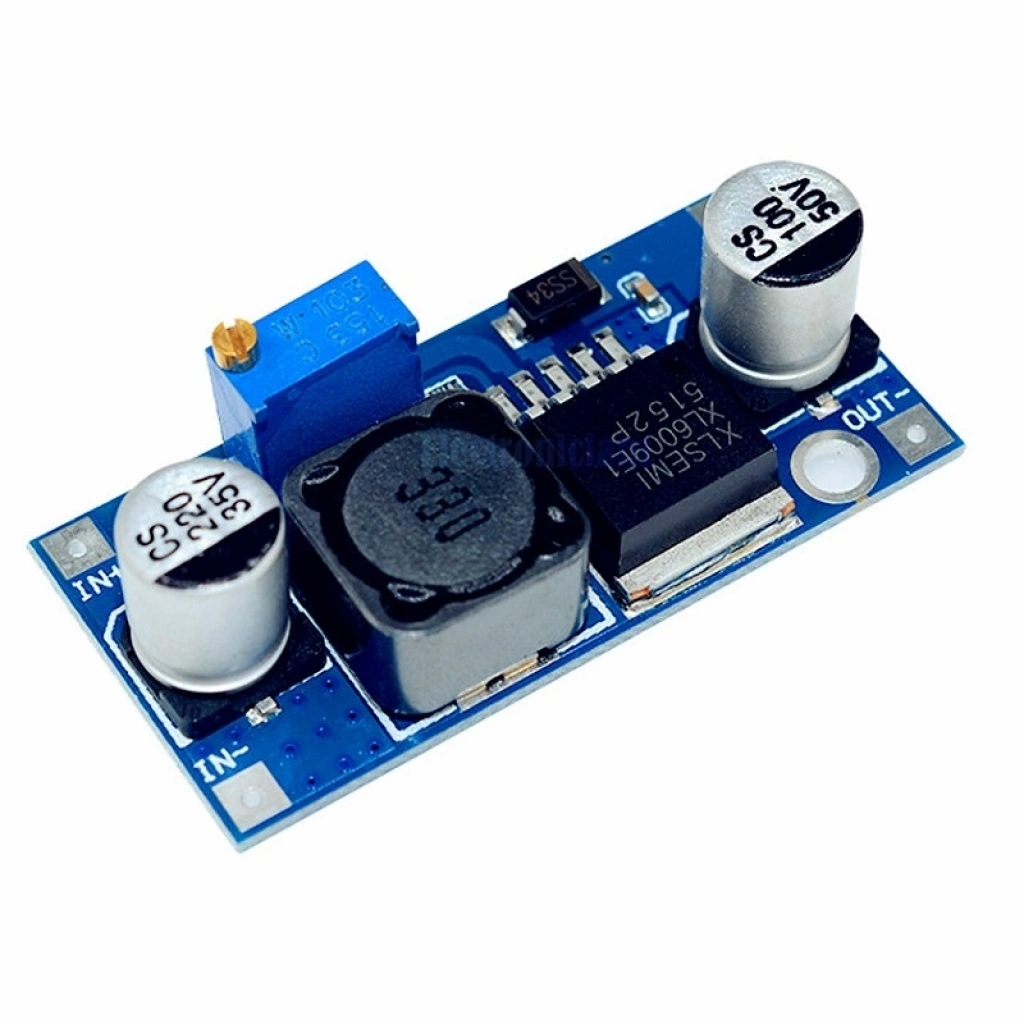

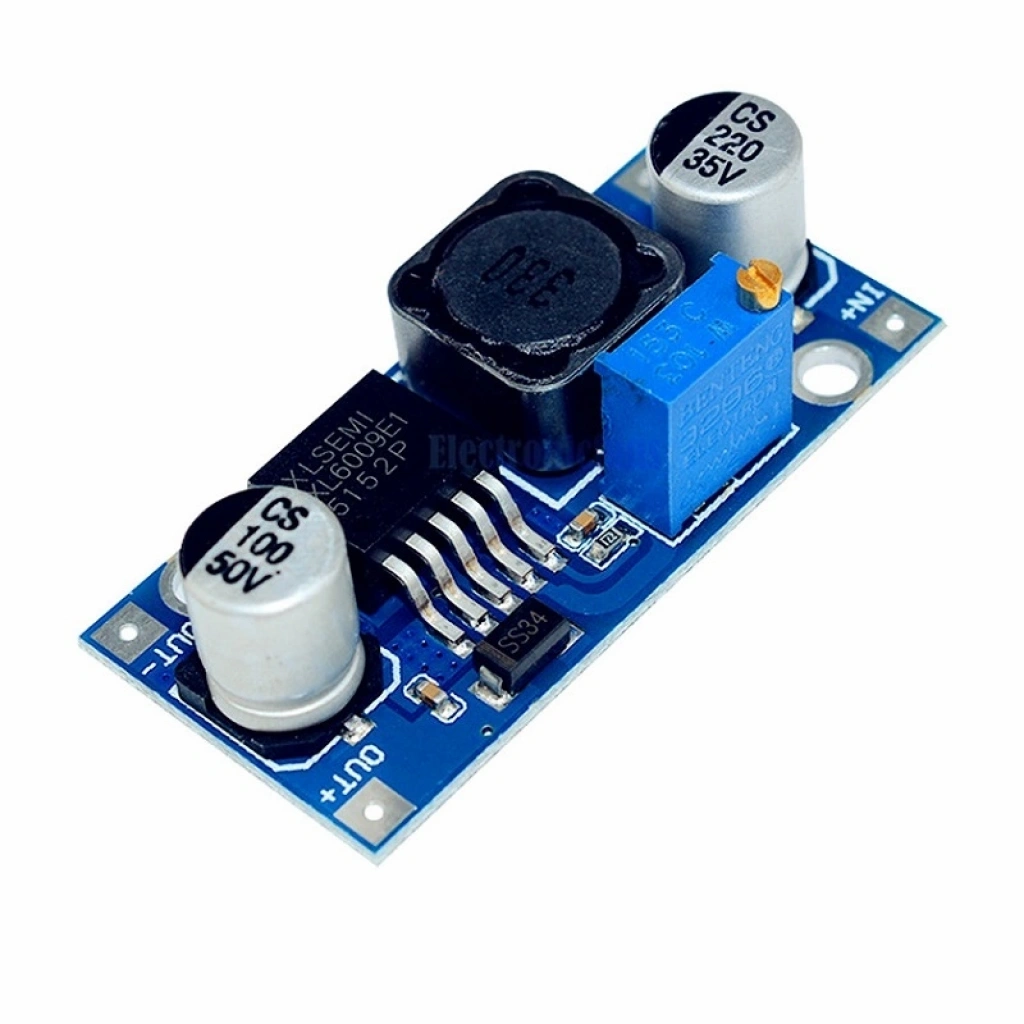

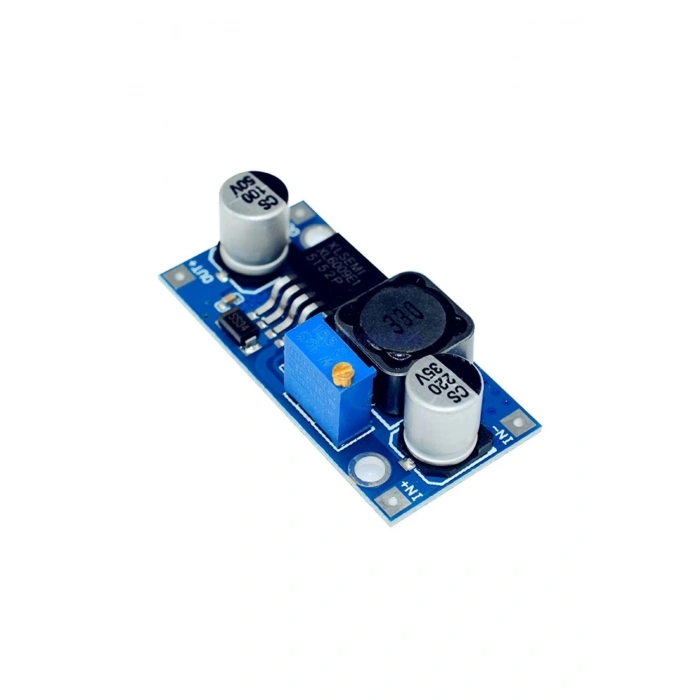

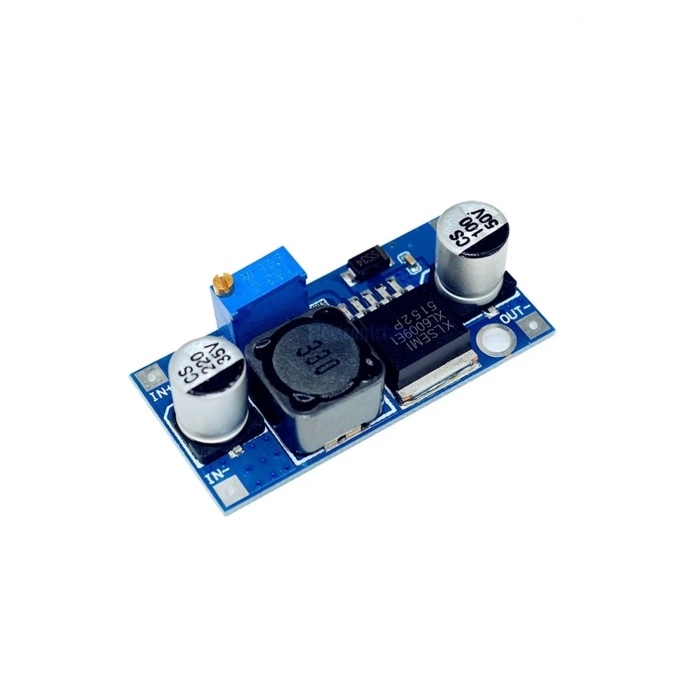

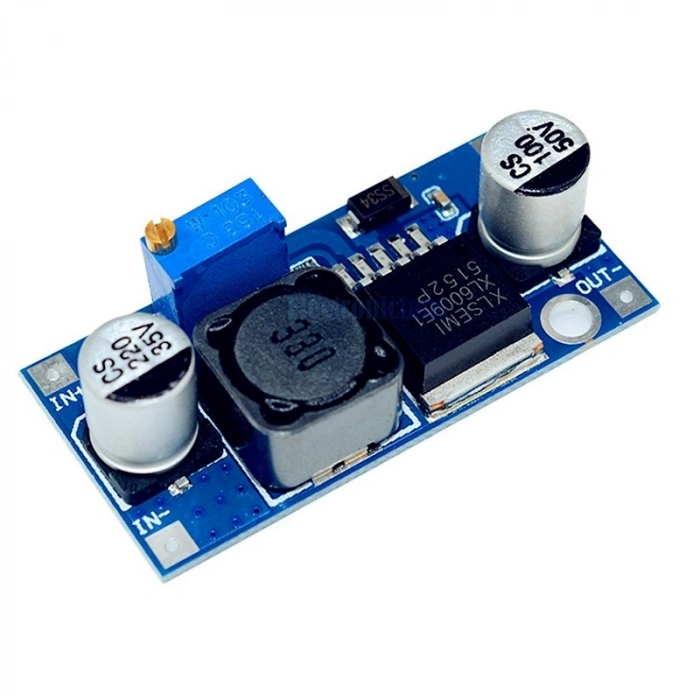

Dc dc voltaj yükseltici regülatör kartıdır. Kart üzerinde anahtarlamalı gerilim regülatörü olan XL6009 entegresi bulunmaktadır. 4A'e kadar akım akıtılabilir.
Giriş gerilimi 3V / 32V arasıdır. Bu aralıkta uygulanan giriş voltajı, kart üzerinde bulunan mavi potansiyometre ile 5V / 35V arası çıkış gerilimi ayarı yapılabilir. Çok kolay kullanıma sahip ve yüksek performanslı bu kartı bir çok hobi ve robotik projenizde yüksek voltaj ihtiyaç sorununu halletmek için kullanabilirsiniz.
Kartı üzerinde giriş ve çıkış gerilimleri bağlantısı için boş pin yuvası bulunmaktadır. Bu kısımlara kablo, erkek veya dişi header lehimlenerek kullanabilir.
Özellikleri :
Entegre: XL6009E1
Giriş voltajı: DC 3V / 32V
Çıkış voltajı: DC 5V / 35V ( Ayarlanabilir )
Çıkış akımı: 4A Maksimum ( Yüksek akımlarda entegrenin soğutulması gerekir )
Verim: <94%
Anahtarlama frekansı: 400KHz.
Voltaj ayarlama potu
Kısa devre koruma
Malzeme: Pcb / Çeşitli elektronik malzemeler
Renk: Mavi
Çalışma sıcaklığı: -40C / +85C
2 Adet 3mm montaj deliği
Boyutlar: 20mm x 43mm
Ağırlık: 10gr

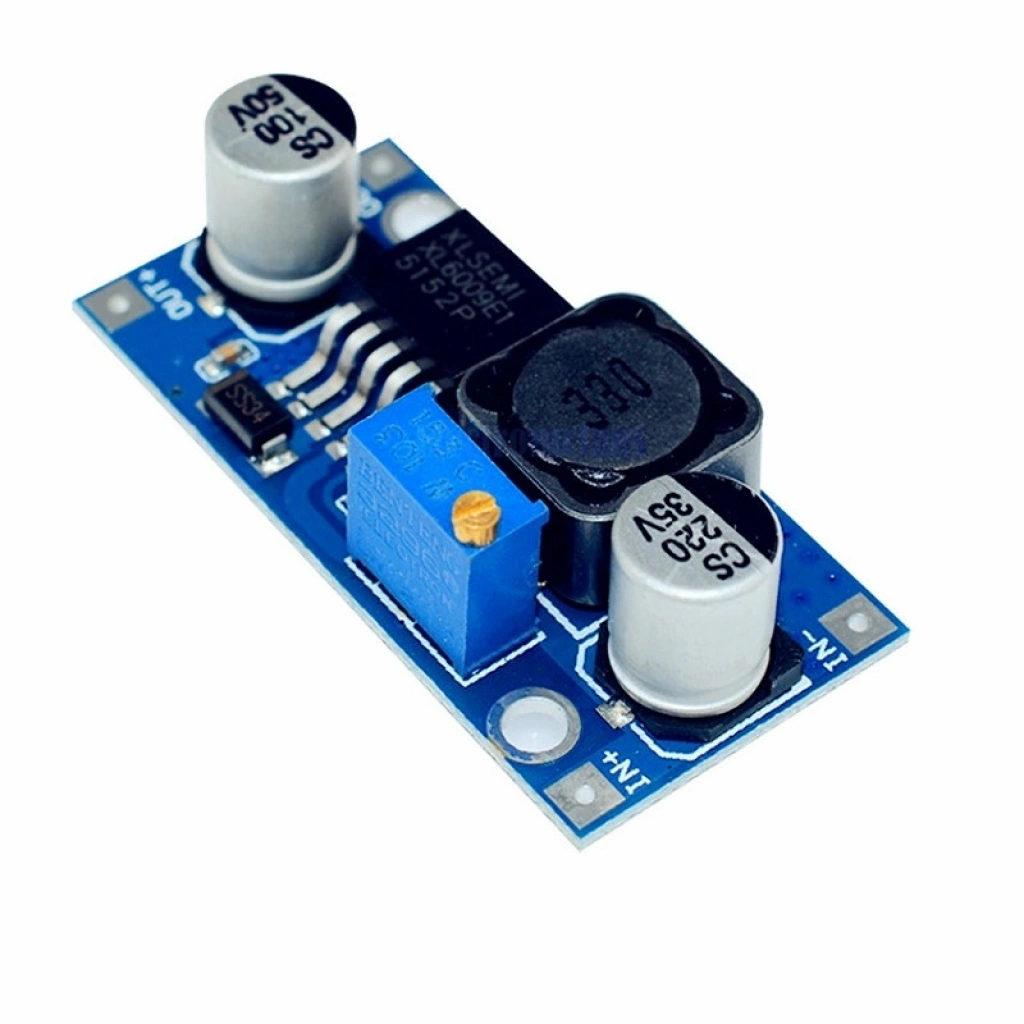

Pot Kullanımı :
Potlar çok turludur. Her 2 yöne 20-30 tur dönebilir. Genellikle çok az çevirip ürünlerin çalışmadığı hatasına düşülebiliyor. Etkiyi görmek için çok çevirmek gerekmektedir.
Saat yönünde çevirmek; İlgili parametre için değeri artırır. Mesela voltaj artar.
Saatin tersi yönünde çevirmek; İlgili parametre için değeri azaltır. Mesela voltaj düşer.

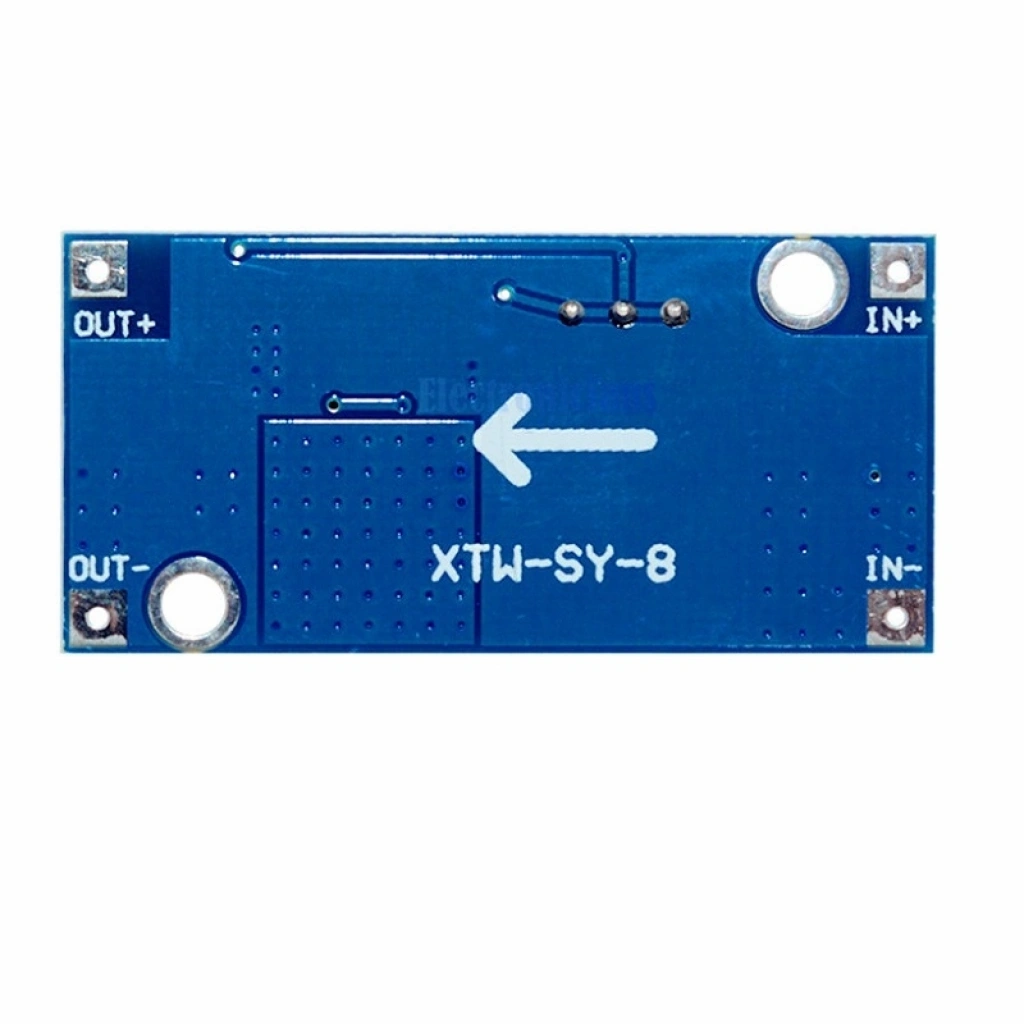

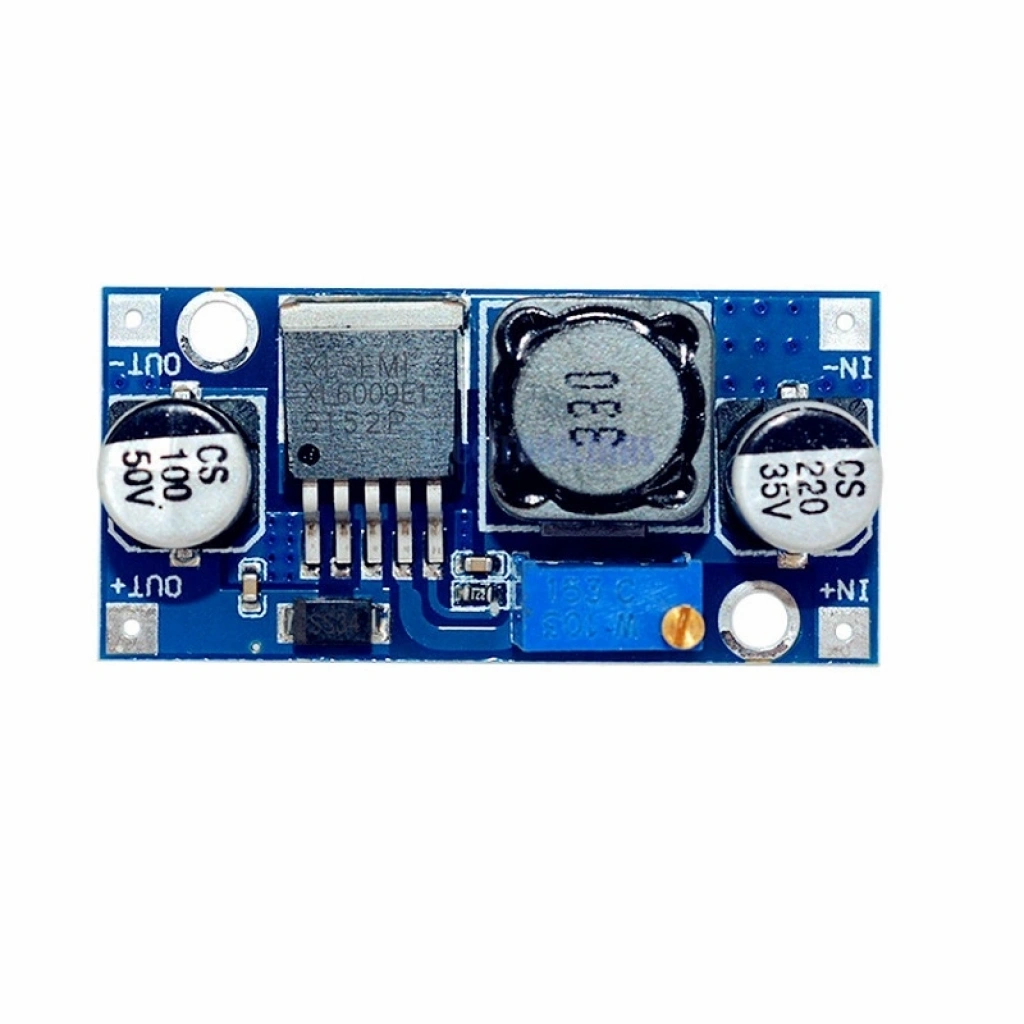

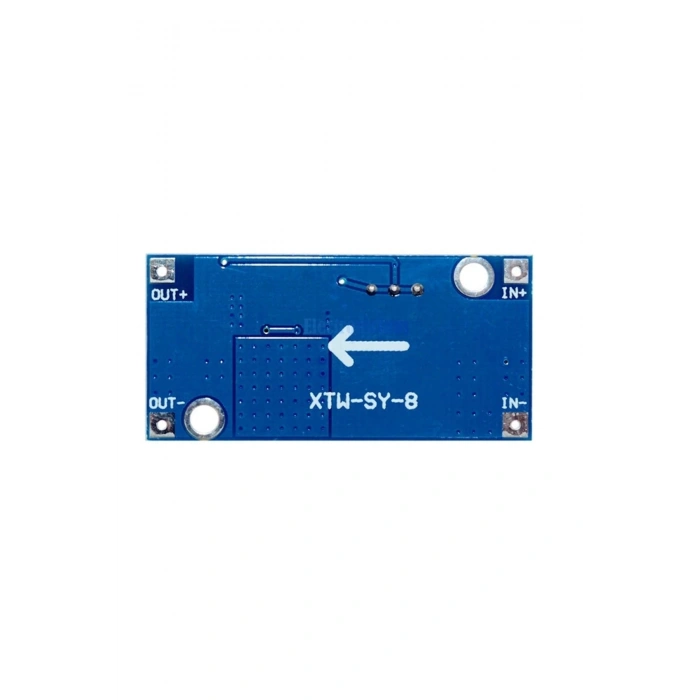

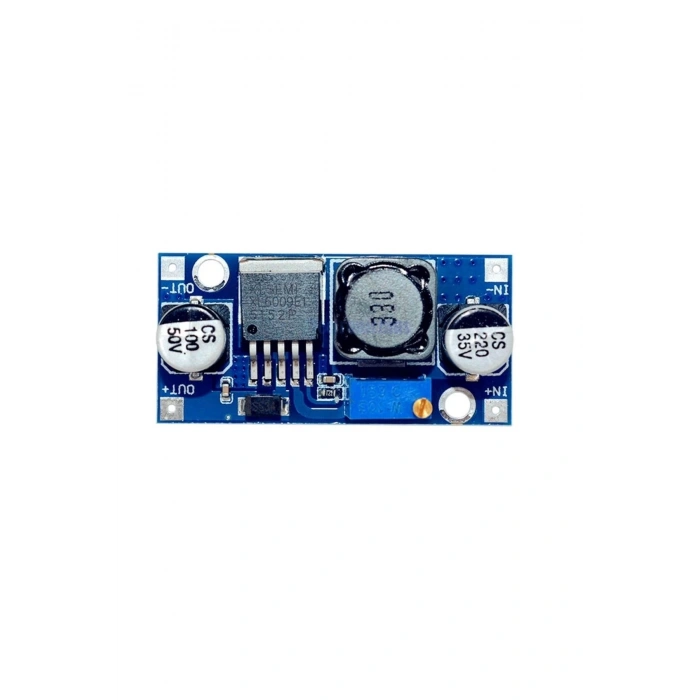

Pin bağlantısı :
IN+ : Giriş besleme pozitif bağlantı pini
IN- : Giriş besleme toprak bağlantı pini
Out+ : Çıkış pozitif pini
Out- : Çıkış toprak pini
Paket İçeriği :
1 Adet XL6009 Step-up Modül
